故障诊断过程：

1.客户反映颠簸路面行驶时播放CD会出现断断续续播放，但正常路面行驶时正常。经过对比同款车型确认该车存在此故障现象，原地播放CD时无间歇性中断情况，连接SDD和充电器读取无相关故障代码；

2.检查CD机线束连接正常，线束接头无松动，测量CD机供电C1354-11有12.51V电压；C1354-1接地良好；

3.检查CD碟为正版碟片且无刮花现象，更换多张CD碟片试车故障依旧。遂对前音频模块进行软件更新再次试车故障依然存在，检查CD机安装正确，螺丝力矩正确，检查CD机插头插接良好无进水痕迹，拆下CD机检查外观良好，来回摇晃发现CD机内部发出“哐哐哐”异响，怀疑CD机内部故障。

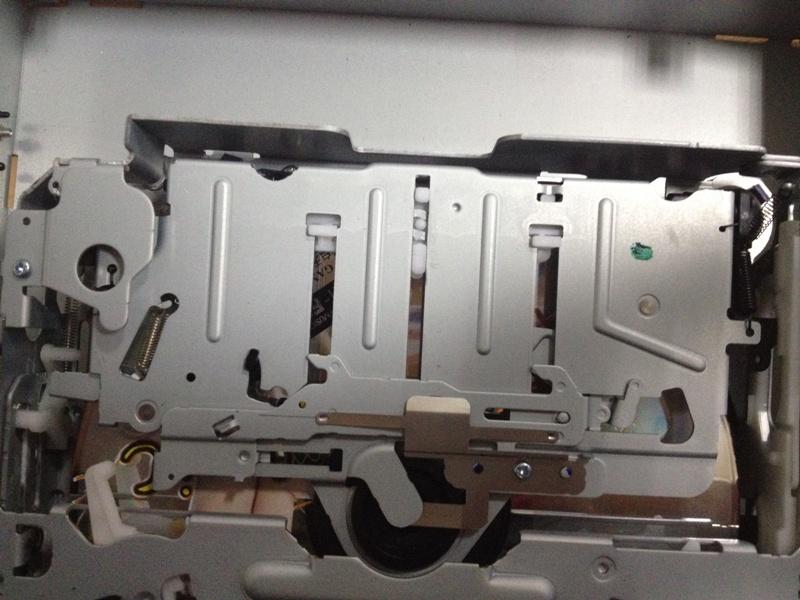

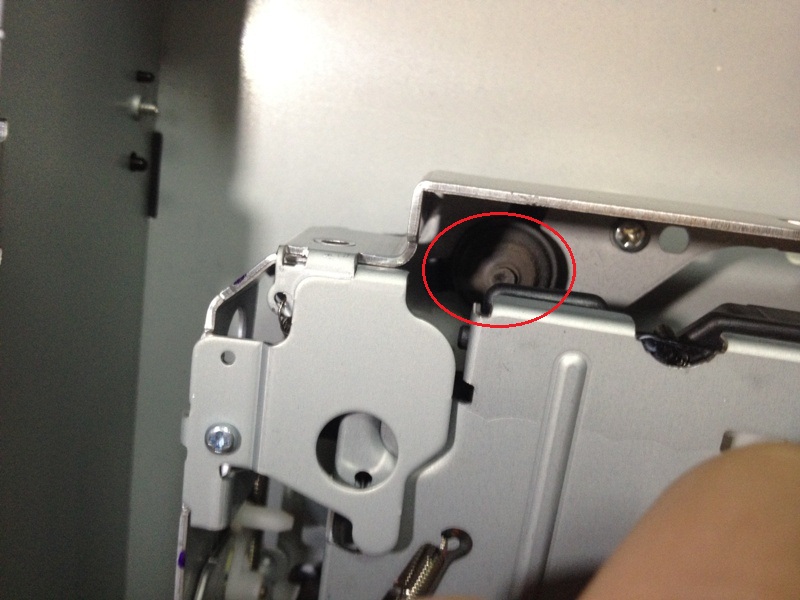

4.分解CD机发现其中一块减震块断裂（见附图），故此故障找到，更换CD机后试车故障排除。

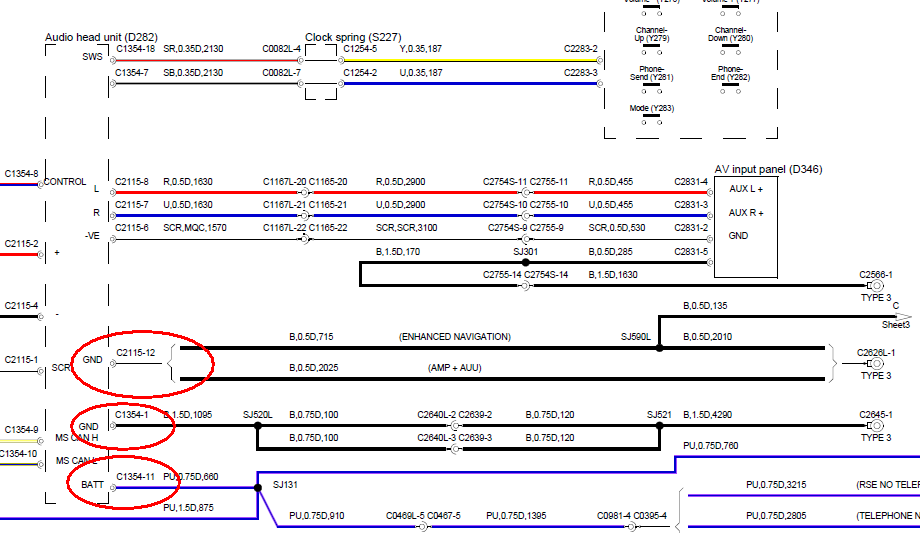

系统结构图及电路图：

相关故障部位图片、数据流及分析：



故障原因分析：颠簸路面行驶时车辆晃动量很大，CD机内部的减震块就是为了保证在行驶过程中CD播放流畅，当减震块断裂后没有了减震效果造成CD播放不连续

故障处理办法：更换CD机。
