摘要:功放模块导致全车无电。
故障现象确认:先将电瓶电充足后打开用电设备3分钟后关闭电门10分钟后测量电瓶,正常,排出电瓶不存电,用万用表测量车子静态放电电流为0.75A判断为某个系统无法休眠导致消耗电瓶电量。
读取故障内容及SDD指导建议:接上SDD故障码多为模块缺电所报的故障码。

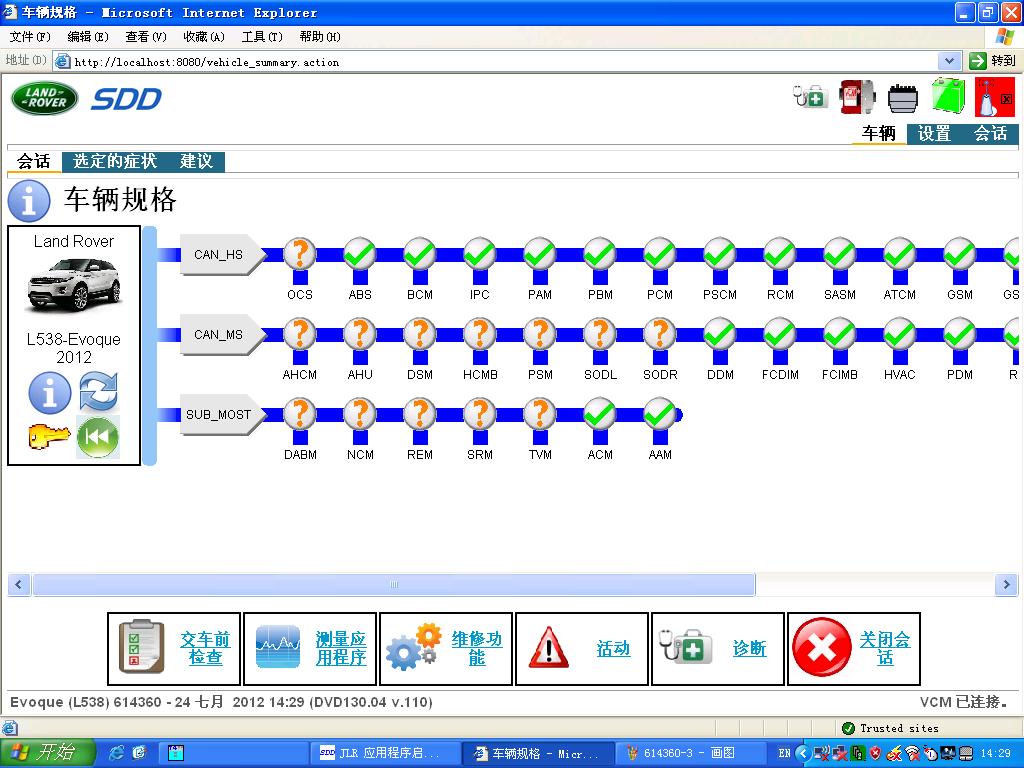

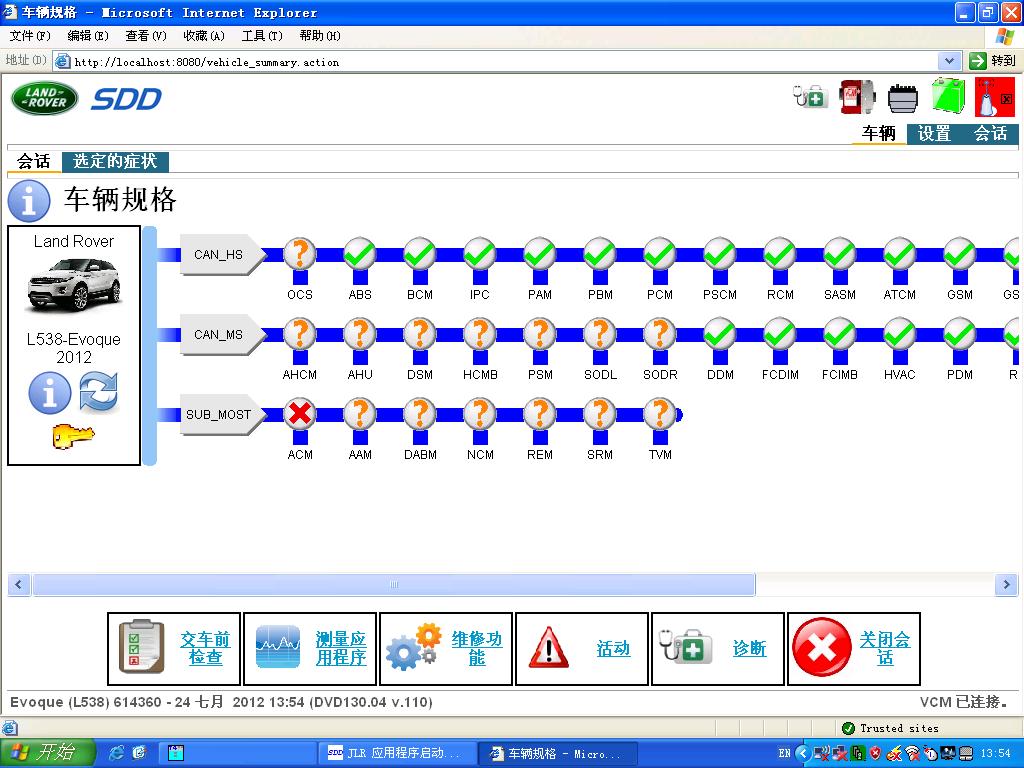

故障诊断过程:由于在上电脑时发现ACM无法沟通,导致整个MOSE网络显示问号,短接引擎盖开光再用万用表测量静态放电电流仍为0.75A,由于MOST系统无法沟通,怀疑为娱乐系统故障导致系统放电,找到EGB内F19号60A保险(娱乐系统)将其断开后锁门3分钟左右静态放电电流为0.03A系统全部休眠,多次测试故障再没出现,判断为娱乐系统故障。查看线路图发现该保险电源首先共给音频放大器模块,找到该模块后发现该模块有温度(由于锁车门一晚上后第二天拆下该模块),拔下音频放大器模块插头在测量静态放电电流为0.03A正常,将其插上后再测为0.75A判断为音频放大器模块故障,须更换。

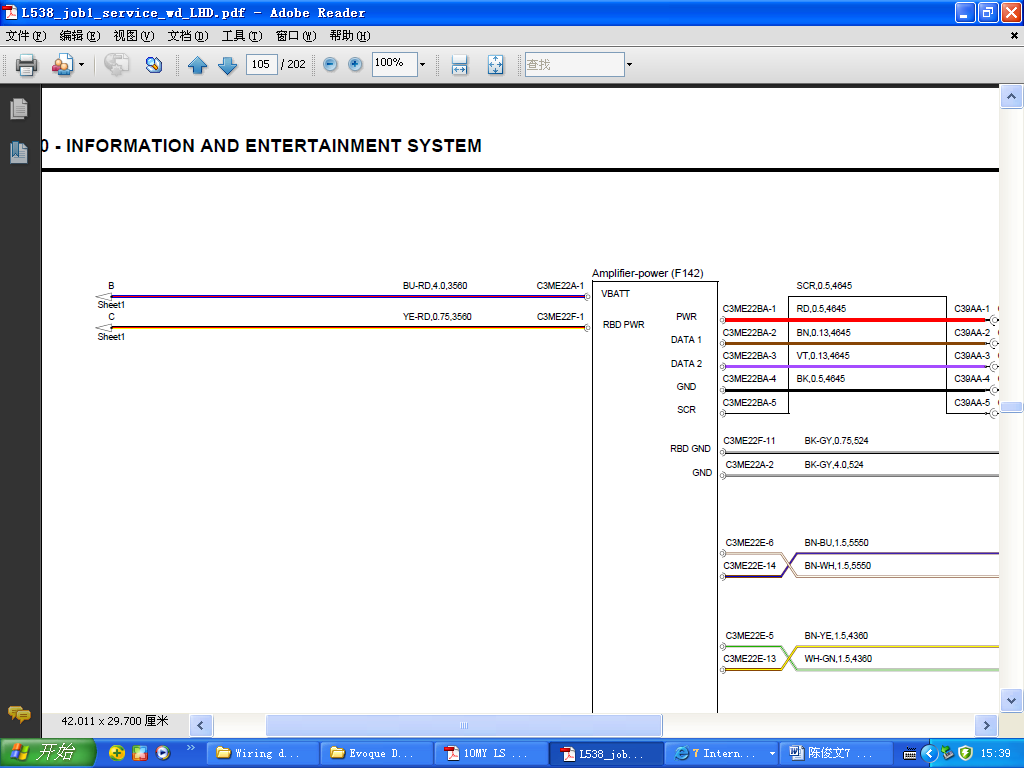

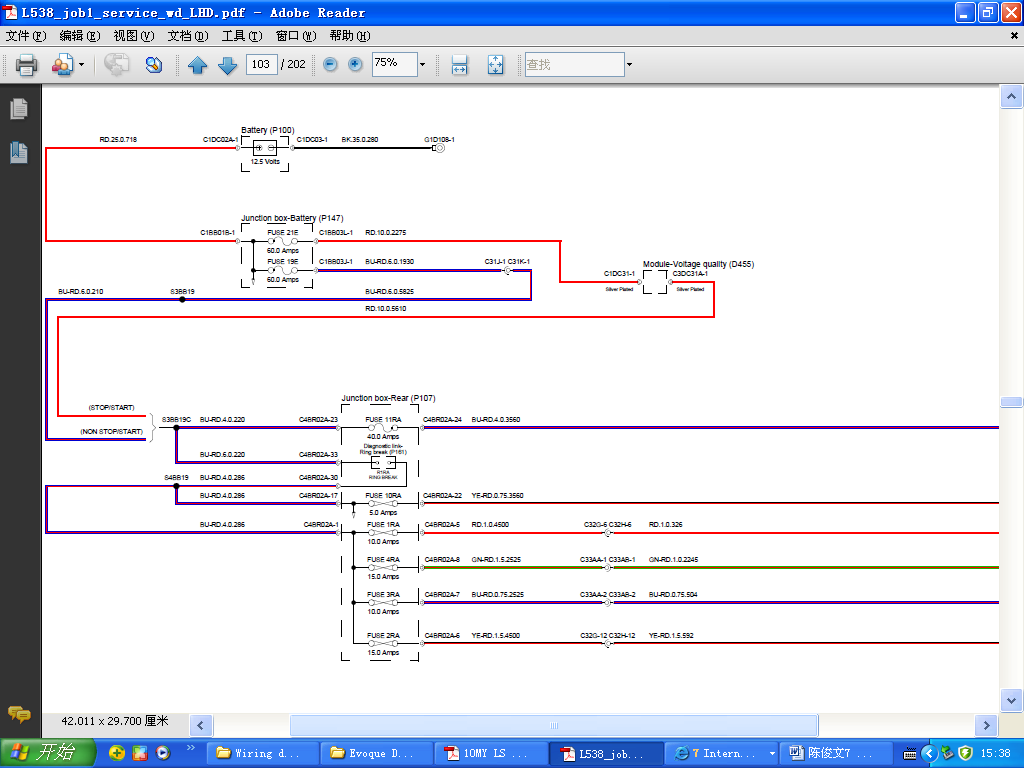

系统结构图及电路图:
故障处理办法:跟换音频放大器模块。
