摘要:空调温度选择在最低位置,A/C 指示灯亮起但出风口吹出自然风。
故障现象确认:把空调选择自动模式,温度设置在最冷位置,当故障现象出现后,出风口温度慢慢升高到与室外温度一致;当故障现象消失后,空调制冷功能可恢复正常
读取故障内容及 SDD 指导建议:
系统结构图及电路图:
故障诊断过程:
1. 客户叙述此故障从提车开始就间歇性出现;故障出现的时间长短不一致,轻则几分钟,严重时几小时且无规律可循;在无故障现象时空调制冷效果良好。询问客户在有故障现象时,空调系统指示灯显示正常,风量可正常调节。初次使用 SDD 检测无相关故障码。
障出现的现象,初步排除空调系统机械部件和冷媒加注量不足引发的故障;在检查压缩机电磁离合器的电器电器插头连接状况,调换控制电磁离合器的继电器后客户说需用车而离场。

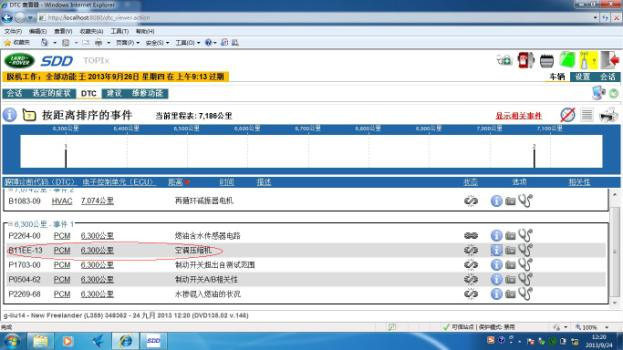

2. 待再次进场时故障现象变为持续故障, SDD 读取的故障码为 B11EE-13;查询 TOPIX 对应的故障码含义:空调压缩机电路短路;可能原因为:空调压缩机输出信号短路或电阻过高;故此检查方向较为明朗;

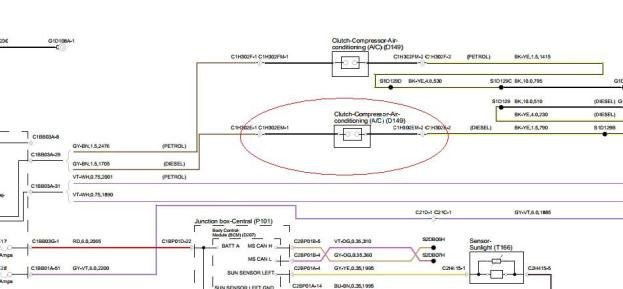

3. 结合上次针对电磁离合器检查的部分,测量电磁离合器线束端 C1H302E 电器插头 1 号针脚在开启压缩机后有 14.35V 电压,说明控制输出到此段正常。断开插头测量 C1H302EM插头 1 和 2 号针脚电阻为 137.5 欧,数值远高于正常值,到此故障点已查找到。
相关故障部位图片、
数据流及分析:
故障原因分析:故障较为简单,空调电磁离合器电阻过高导致故障。只是初次检修时无故障现象和故障码
导致重复维修,但根据故障现象分清检修方向也可提高维修效率。
故障处理办法:更换空调电磁离合器。
