读取故障内容及 SDD 指导建议：U3001-46,控制模块不当关闭。

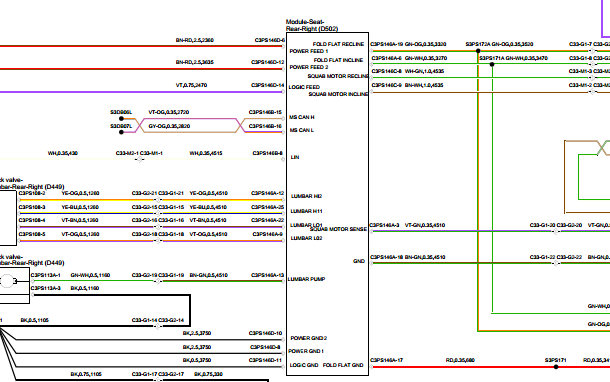

系统结构图及电路图：

故障诊断过程：

1、SDD 连接车辆读取故障码为 U3001-46,控制模块不当关闭，查阅与后排座椅折叠有关的公告有LTB00546 和 Q275，执行 Q275 时后座椅模块无法可刷写。

2、在检查右后座椅模块线路拆开地毯时发现地毯下面有水迹，右后座椅模有明显进水的痕迹，插头有腐蚀现象。但问题是水到底从哪里来的，检查后排车厢排水塞都是密封状态。继续拆开前座椅地毯发现地毯下面也有水，仔细检查时发现空调蒸发器排水管没有安装到正确位置导致空调水无法排到车外。



相关故障部位图片、数据流及分析：





故障原因分析：水气令线束短路或是模块内部短路。

故障处理办法：清理线束插头，更换右后座椅模块。
