路虎极光挂档旋转开关选不了档
来源:本站整理  作者:佚名  2019-11-20 10:13:47

 故障现象确认: 启动车辆后档位旋转开关指示灯闪烁,旋转档位时发搓,并且档位指示灯熄灭,旋转不了其它档位,仪表显示 ABS.TCM.等高速 CAN 网故障

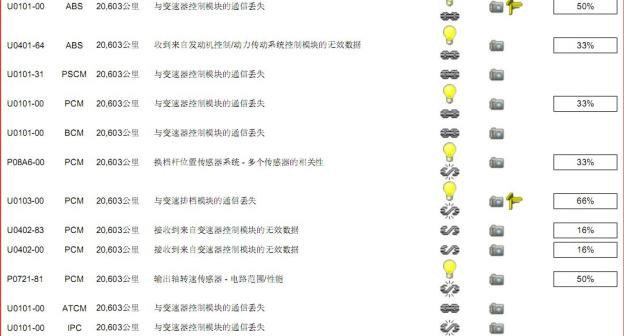

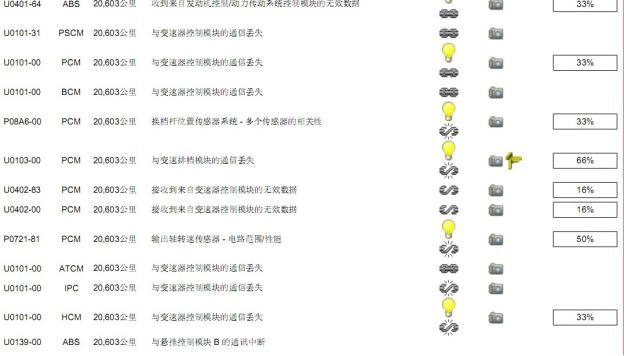

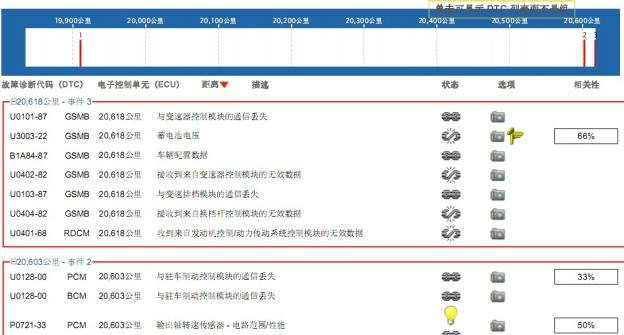

读取故障内容及 SDD 指导建议:

故障诊断过程:此车已经维修多次,SDD 检测很多都是换挡模块 B 接收其它模块的无效数据;之前怀疑是模块或是高 CAN 线路故障,但更换模块及跨接 TCM.换挡模块 B 及换挡模块的高 CAN 线路后故障依旧存在。
提交过 TR,厂家指引检查模块的供电电压及模块搭铁线路;测量换挡模块 B 的供电电源有

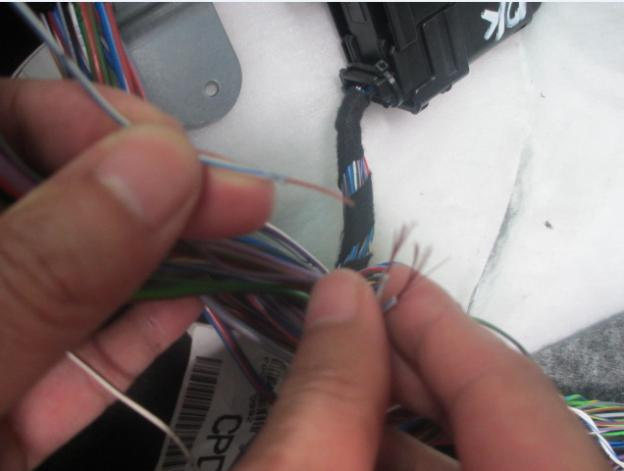

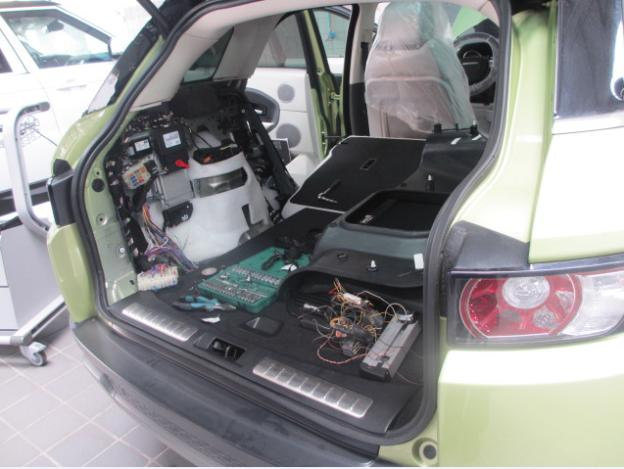

12.45V,测量换挡旋转开关及 TCM C2ET42-1 有 12.30V.C1ET02-1 有 12.38V,打开点火钥匙测量两模块的电压都有 12V 多,测量各搭铁都正常无断路.短路现象,未见有异常;在故障状态下测量高 CAN 电压为 2.0V 及 2.5V,比正常电压低;之前也怀疑高 CAN 线路有故障,但考虑到检查整车的 CAN 线路工作量太大,所以只跨接了三个模块的高 CAN 线路,再次用 SDD测试 CAN 时,发现 EPB 模块沟通不了,刷新后又可以沟通了,之前已对换过模块,所以怀疑线路问题,在启动车辆的状态下,无意拔下模块插头发现换挡旋转开关指示灯回归正常,不再闪烁;拆下左侧尾箱饰板,装上 EPB 模块插头,摇晃 EPB 线束发现档位旋转开关指示灯一闪一闪的,剥开线束保护层,有高 CAN 的节点,剥开节点电工胶布发现节点竟然虚接着。

故障原因分析:高 CAN 网线束节点虚接,可能是因为极光电子手刹的工作模式自动变速施加/释放,当选择 P(驻车)档时,自动变速器车辆将自动实施驻车制动,当变速器换档杆从 P 档退出时,将自动释放驻车制动,在实施过程中由于 EPB 模块 CAN 网节点虚接造成模块之间无法信息沟通。
故障处理办法:修复线束。
