故障现象确认：检查车辆外部未受到任何撞击，打开点火钥匙开关仪表信息中心显示安全气囊灯一直亮着。
读取故障内容及 SDD 指导建议：

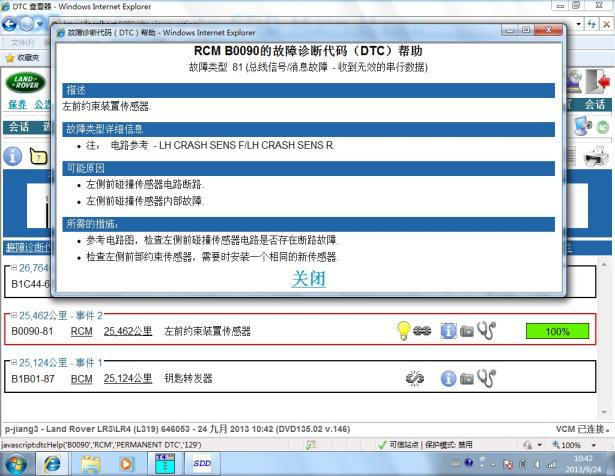

用 SDD 诊断有相关故障代码如图（ 1）所示

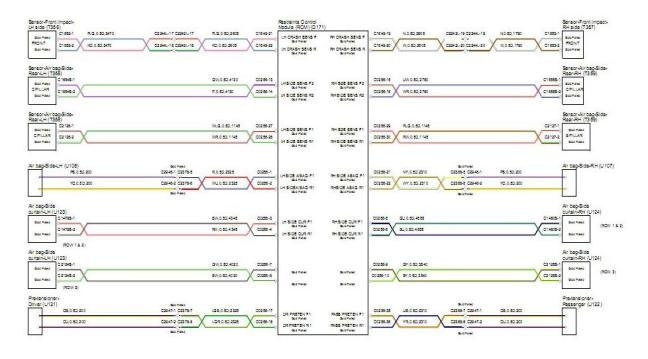

系统结构图及电路图：
障诊断过程：
1. 根据故障码相关信息，查阅 TOPIX 相关线路图及线路参考图，确定线路布局和部件所在位置。
2. 拆下中网及左前大灯，检查左前碰撞传感器外表没有挤压变形，插接良好。
3. 用万用表测量线路电源和搭铁均正常，排除左前碰撞传感器电路断路。
4. 换上一个新的左前碰撞传感器，清楚故障码，试车正常。
5. 综上检测故障原因为左前碰撞传感器内部故障。
故障原因分析：
1) 从电路图上可以得出左右碰撞传感器直接到约束控制模块（ RCM） ,且 RCM 装在 HS—CAN 上并向 ECM 输出信息。
2) 碰撞传感器检测车辆碰撞情况，并向 RCM 发送信号。
3) 左前碰撞传感器发生故障时，无法向 RCM 发送正确的信息， RCM 则会发送一个故障信息给ECM， ECM 记录故障信息并想仪表发出指令，因而安全气囊灯会亮起。
故障处理办法：更换左前碰撞传感器，清除故障码。
