故障确认:进厂时,该车发动机故障灯亮,证实该故障存在。
故障诊断过程:

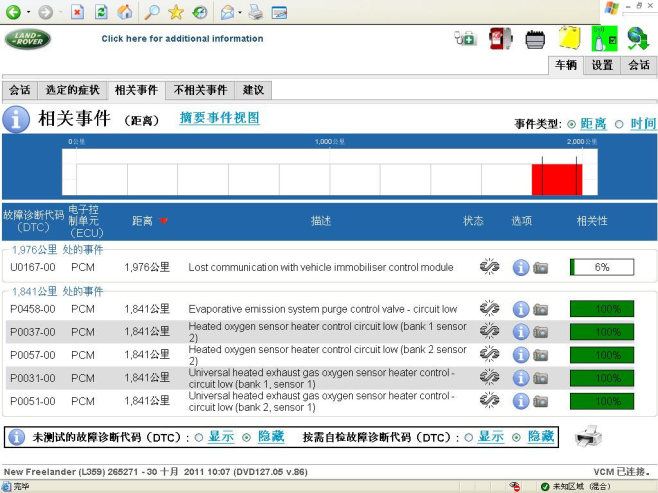

1、连接 SDD,用 SDD 读取故障码。故障码为:U0167-00、P0458-00、P0037-00、P0057-00、P0031-00、P0051-00.如截图所示。由于本车公里数较少,初步怀疑是线路故障。
2、通过电路图,检查位于 BJB 内的保险丝,发现保险丝 FE6P 15amps 烧断。仔细研究电路图,发现左前
氧传感器、右前
氧传感器、左后
氧传感器、右后
氧传感器和清污阀共用保险丝 FE6P。确定为线路故障。

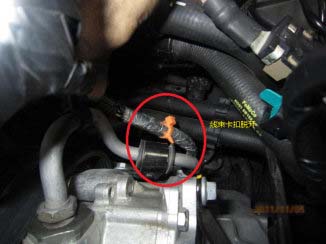

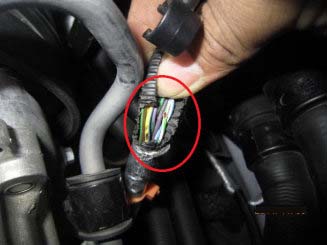

3、检查线路,从 BJB 处开始检查,当检查通过动力转向泵和冷却液泵带轮处的线束时,发现该线束的卡扣脱开,线束垂落在动力转向泵和冷却液泵带轮的铁槽上,仔细查看该处,可以明显看出该处线束外壳破损,并且有两根电线磨破。分析可能是线束卡扣脱开,线束被动力转向泵和冷却液泵带轮的铁槽磨破并且造成短路。如照片所示。
故障原因分析:分析可能是线束卡扣脱开,线束被动力转向泵和冷却液泵带轮的铁槽磨破并且造成短路。如照片所示。
维修方案: 修复线束,更换保险丝,清除故障码试车,故障排除。
案例点评及建议:此案理利用故障码和电路图分析故障。快速锁定故障大致范围,再详细查找确认故障部位;新车 PDI 的时候需要检查发动机舱和底盘线束的布置不能有干涉。
