摘要:仪表显示发动机性能受限同时多个系统故障灯同时点亮。
故障现象:车辆在使用过程中仪表间歇性出现多个报警灯同时发动机性能受限,熄火重启后故障现象消失。
故障确认:当车辆出现故障现象后:气悬黄色报警灯点亮,气悬降至最低位置;刹车黄色报警灯常亮,动态稳定报警灯闪烁;仪表信息中心显示“发动机故障” “气悬故障”“手刹故障”等;档位信息中心显示“F”,同时变速箱挡杆选择在“N”时踩踏板加油,发动机转速不能超过 3000 转,在“D”档位时车速不能超过 40KM/H
故障诊断过程:
1、此车在 70000KM 时开始报修此故障,但车辆进厂检修时路试 400 公里也无法使故障现象重现;依描述的故障现象使用 SDD 读取相关性故障码为多个网络性故障码。对高速CAN 网络上的相关模块升级到最新版本后交给客户使用;客户在使用过程中反馈故障现象还是间歇性出现;为避免客户抱怨升级,综合故障现象和故障码申请更换了变速箱阀体。
2、更换变速箱阀体后使用约 13000KM 后,客户反馈信息故障现象再次出现。车辆进厂读取故障码与第一次读取的故障码基本相同,但多了 P186D-00(离合器执行器卡住);依LTB00228v3 指引更换后差速器电机后,路试故障现象无法重现后车辆交给客户试用。
3、当车辆再次因相同故障进厂检修时,模拟高速 CAN 线路对地、对电源短路、断路或使高速 CAN 中的模块脱网工作时出现的故障症状,均与车主描述的故障现象不相符(报警灯可相符,但无发动机性能受限的现象)。 经查询其他地方案例后怀疑故障可能是燃油系统压力过低导致。

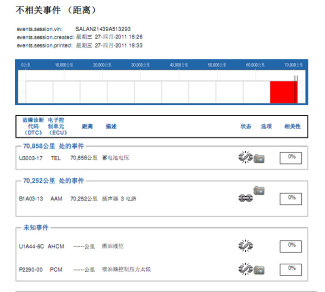

4、为验证故障现象,拆卸低压燃油泵堵塞部分滤网进行路试,发现故障现象可以重现。读取“相关事件”中的故障码与前几次出现故障时的故障记录相符。在“不相关事件”中有燃油油轨/系统压力过低的故障信息;据此可以肯定是燃油系统导致的此故障。由于柴油滤清器才更换不久可以排除,低压燃油泵滤网在拆卸后检查也无明显的堵塞现象,判断高压油泵损坏。
故障原因分析:一. 由于对此款车型出现燃油性故障后,对车辆的保护运行模式不太清楚,导致检查时方向性错误,走了不少弯路。
维修方案: 更换高压燃油泵。
案例点评及建议:此案例体现了我们案例交流的价值。对于间歇性故障,还是需要对车辆出现故障时的现象进行确认检查,诊断时不能忽略非相关故障码的提示。

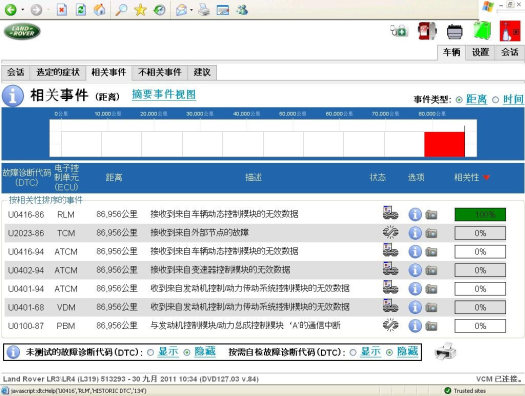

1、第一次出现的故障码

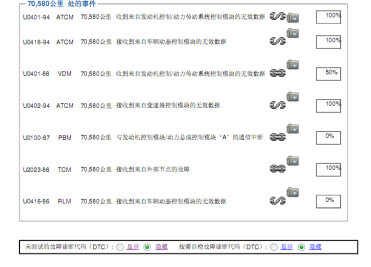

2、第二次出现的故障码

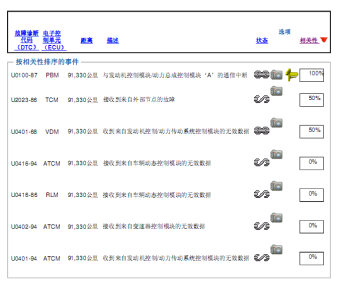

3、第三次出现的故障码
