故障现象：车辆启动时提示智能钥匙未找到。
故障确认:尝试起动车辆，仪表提示钥匙未找到，前音频控制屏无法使用，CD 无法打。
故障诊断过程：
1、连接 SDD 检测中速 CAN，高速 CAN 除 IPC 外均不沟通。
2、根据线路图，断开电瓶负极，量得诊断插头 c0040-3 与 c0040-11 中速 CAN 电阻为 83
欧。确认网络电阻不正常。
3、无钥匙模块插头，中速 CAN 电阻为 61 欧，确定为无钥匙模块内部故障。
故障原因分析：无钥匙模块损坏导致，中速网电阻不正常，网络瘫痪。
维修方案： 更换无钥匙模块并刷新软件，故障排除。
案例点评及建议：

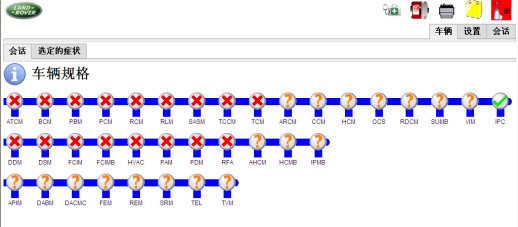

附图：1、网络通讯故障图
