故障现象确认:气悬上升在下降时,左后轮无法降到底,明显高过其它三个轮。

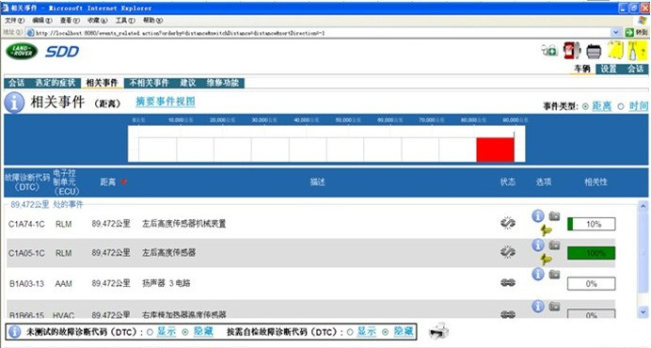

读取故障内容及 SDD 指导建议:
故障诊断过程:

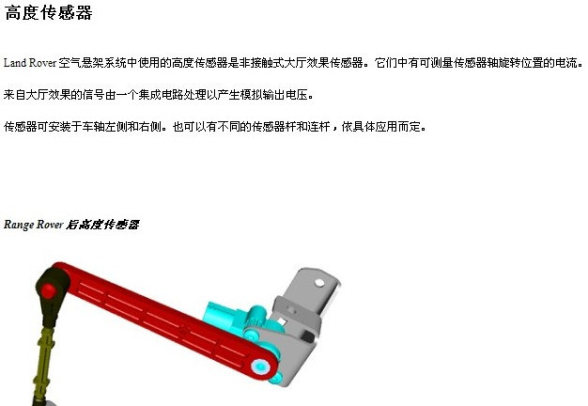

1. 故码与故障现像,重点检查左后轮,测量高度传感器。
2. 高度
数据流,高度偏差为左后轮高出 43mm 应正常,因为左后轮是高于其它轮。
3. 更换新高度传感器测试故障依旧。
4. 检查后平衡阀可以排气正常。
5. 拆检左后气悬减震,拆下气悬时气悬口还在排气,觉得不正常。

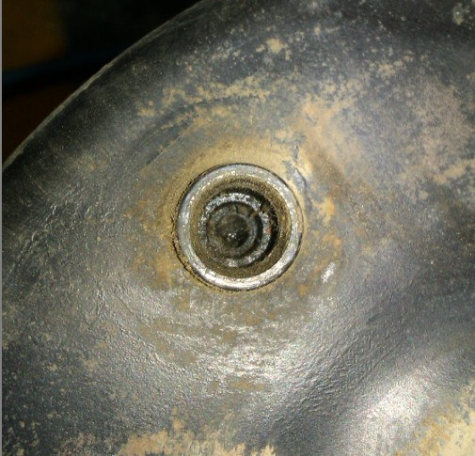

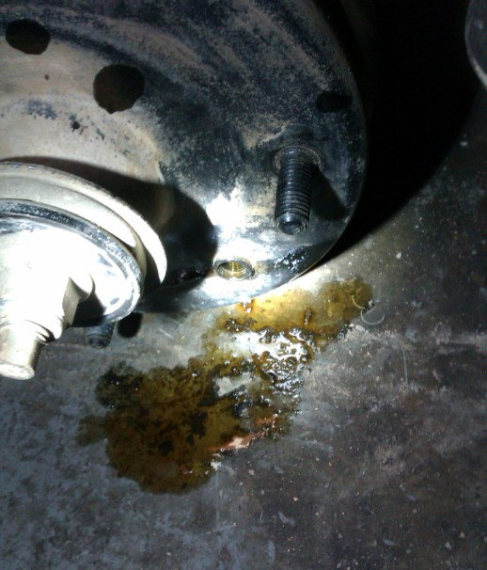

6. 检查气悬口时发现气口内有不明物体堵住气口,气悬反倒发现大量油漏出来。

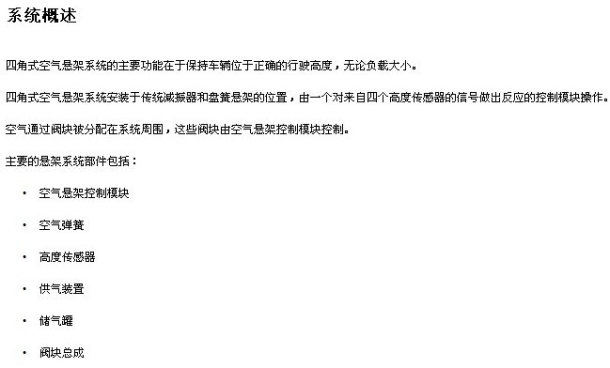

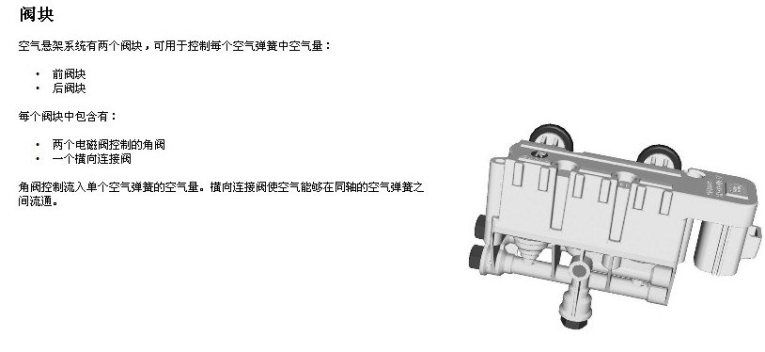

系统结构图及电路图
第一次诊断:
根据所得到的数据和漏油现像,确定为气悬损坏需要更换左后气悬。
故障原因分析:可能气悬内部损坏漏油,有胶质挡住排气口无法排完空气,下降不了。
故障处理办法:更换左后气悬,测量高度并校准高度。试车故障排除。
