读取故障内容及 SDD 指导建议： SDD 读取故障码 B1C77-11 后刮水器继电器线圈电路。

故障诊断过程：根据故障码提示查看电路图发现 EJB 的 16 号 15 安培的保险丝已经熔断。检查此供电线无搭铁、短路现象，继电器也无异常。更换保险丝后，后雨刮工作正常，跟客户交流得知此故障已经进厂三次，都是更换保险丝后放车的。根据故障码分析此故障应该出在线路有搭铁现象，检查C0570L-173 到 C2937S-2、 C2937S-5 的线路无异常。后来在检查继电器时摇动线路发现保险丝又熔断了，搏开继电器附近的线路发现此供电线在 SJ28S 结点附近处已经破皮烧黑（如图）。

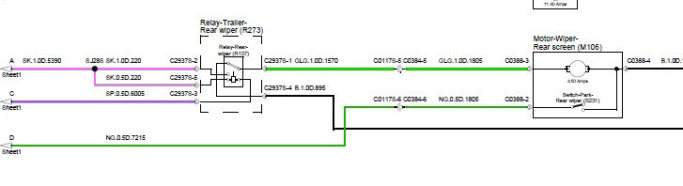

系统结构图及电路图：

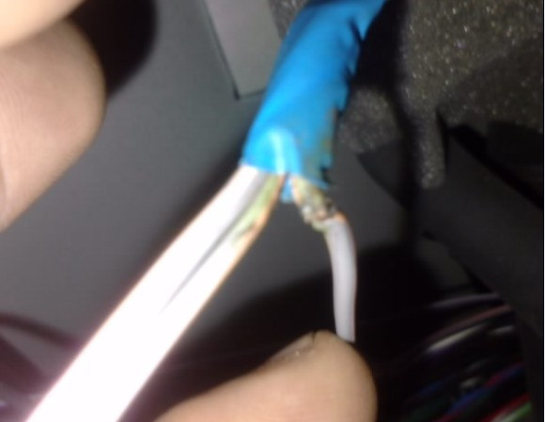

相关故障部位图片、数据流及分析：

故障原因分析：线路搭铁短路引起。

故障处理办法：接上线路电工胶包好，重新布好线路。
