读取故障内容及 SDD 指导建议：用 SDD 调取故障码为 P181D-00、 P186D-00。

故障诊断过程：路试车辆发现，在行驶时，全地形灯熄灭，仪表提示变速箱故障。用电脑调取故障码为(P181D-00、 P186D-00)。 根据线路图测量 C3029L-6 供电为 12.29V， C3029L-3 着车电压为 14.46V，C1535L-1 搭铁正常。 C2165-1 电压为 10.48V， C2165-2 号线连接正常，无断路、短路。 C2169-2 与C1855M-10 号线连接正常，无短路、断路。 C2169-3 号线接地正常。 C2169-1 号线连接正常电压为 5.04V。C2167-1 连接正常 7.76V。 C2167-8 连接正常。放出分动箱油液，油液有焦糊味。拆下分动箱对其内部进行检查， 2 号摩擦片与 3 号摩擦片均有烧蚀、磨损、变形的痕迹。需更换分动箱总成。



第一次诊断：路试车辆发现，在行驶时，全地形灯熄灭，仪表提示变速箱故障。用电脑调取故障码为(P181D-00、 P186D-00)。 根据线路图测量 C3029L-6 供电为 12.29V， C3029L-3 着车电压为 14.46V，C1535L-1 搭铁正常。 C2165-1 电压为 10.48V， C2165-2 号线连接正常，无断路、短路。 C2169-2 与C1855M-10 号线连接正常，无短路、断路。 C2169-3 号线接地正常。 C2169-1 号线连接正常电压为 5.04V。C2167-1 连接正常 7.76V。 C2167-8 连接正常。放出分动箱油液，油液有焦糊味。拆下分动箱对其内部进行检查， 2 号摩擦片与 3 号摩擦片均有烧蚀、磨损、变形的痕迹。需更换分动箱总成。

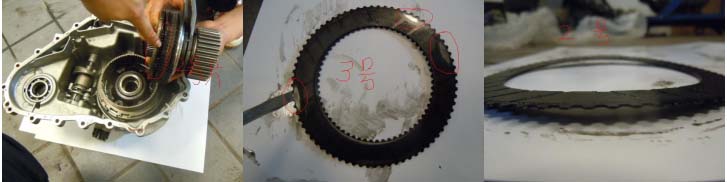

相关故障部位图片、数据流及分析：

故障原因分析：故障处理办法：更换分动箱总成。
