读取故障内容及 SDD 指导建议：读取 TDC 为“ B1109-15”指导建议：检查乘客侧线束是否出现对地短路断路现象。

故障诊断过程： a.测试客户描述故障将车辆锁闭后放置十分钟左右车辆自动报警， b.使用 SDD 读取故障码为“ B1109-15”根据故障码分析故障检查乘客侧车门控制线路 c.拆下乘客侧车门内饰板检查乘客侧车门线路 d.在拔下 C2016 插头检查时发现插头上有明显烧蚀现象且模块针脚处也出现大量水渍 e.处理后测量 C2016 插头上线束无短路短路现象将线束恢复后试车故障排除。



系统结构图及电路图：

第一次诊断： b.使用 SDD 读取故障码为“ B1109-15”根据故障码分析故障检查乘客侧车门控制线路 c.拆下乘客侧车门内饰板检查乘客侧车门线路 d.在拔下 C2016 插头检查时发现插头上有明显烧蚀现象且模块针脚处也出现大量水渍 e.处理后测量 C2016 插头上线束无短路短路现象将线束恢复后试车故障排除。

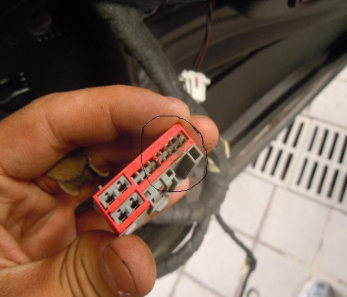

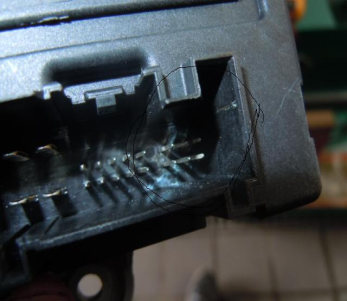

相关故障部位图片、数据流及分析：





故障原因分析： 由于客户在其它车辆饰品店对车辆贴膜时保护不得当所以导致有水份进入饰板内侧致使模块与插头出现短路现象。再此希望各位同仁在今后告诫顾客在对车辆贴膜时注意对车辆的保护。

故障处理办法：拆开乘客侧车门控制模块对其内部水渍进行清洁安装，对线束插头烧蚀部分清洁处理安装。
