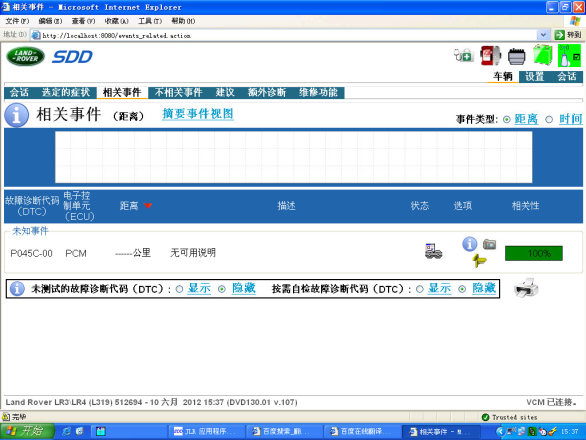

读取故障内容及 SDD 指导建议

故障诊断过程：

检查 EGR 工作状态

检查 EGR 是否连接正常

检查 EGR 管路是否泄漏



系统结构图及电路图：

第一次诊断： SDD 调取故障码为 P045C--00，调取故障码说明为检查 EGR 阀。根据指导步骤检查 EGR线路连接正常，无短路断路现象。检查其工作状态，在一定工况 EGR 正常工作。检查EGR 管路无松脱无断开，检查 EGR 连接冷却器结合处有少量积碳。清楚积碳用肥皂水检查发现结合处有漏气现象，此现象在车辆怠速时不发生，当加速超过 2500 转时， EGR 有明显漏气现象。冷车不明显，热车明显。建议更换垫片

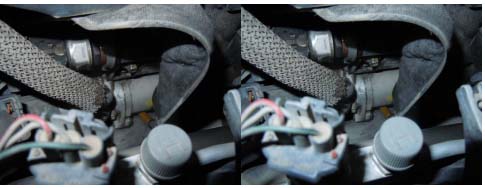

相关故障部位图片、数据流及分析：

故障原因分析：由于 EGR 阀体泄露，导致循环的废气量不准。

故障处理办法：更换 EGR 阀体垫子故障排除。
