路虎极光ABS灯亮起故障检修
来源:本站整理  作者:佚名  2019-12-02 10:39:26

 故障现象确认:确认故障存在,ABS 故障灯点亮,DSC 不工作。

读取故障内容及 SDD 指导建议:
故障诊断过程:使用 SDD 读取 DTC 有关于 ABS 系统的 C0082-48/C0003-01/U0415-68/86,发现 ABS 模组内实际及明确的故障码含义为 C0003-01,根据工作原理了解到此阀在 ABS 泵的内部,根据电路图测量ABS 模组供电和接地 C1C01A-1/8/32 分别与地间的电压约 12V 电瓶电压, C1C01A-16/17 分别与电瓶正极间电压约 12V,检查也无虚接和松动现象.说明模组工作电路正常,测量 C1C01A-12 与 13 间 HS-CAN 电阻约 61 欧,说明模组通讯正常,判断为 ABS 模组内部故障,需更换.更换新模组后,故障灯任然亮起,读取DTC 发现原先的 DTC: C0082-48/C0003-01 已无,出现了新的 DTC 为 U2101-00,U2100-00 为控制模组配置不相符.初始配置不完整,进过多次测试和编程均无效,检查新模组与原车模组的不同处,发现其后部的更新代码不一致原车为 AG-订购配件为AE 编入后显示为 AD,查看其它极光车辆上的编码均是 AG,需重新订购配件。

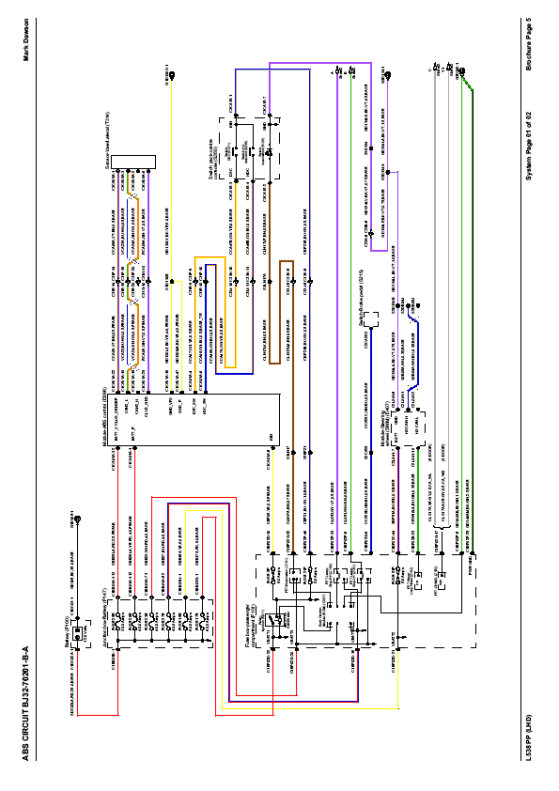

系统结构图及电路图:
故障处理办法:安装新的ABS模组安装试车。
