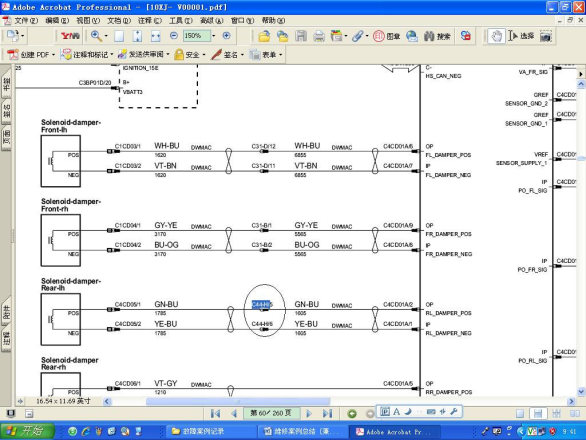

系统结构图及电路图：











故障诊断过程：上次客户抱怨无法找到钥匙，应急启动不工作。后又恢复正常。 CJB 电源搭铁供电正常， CAN 电阻 61.2 欧，软件升级，更换 CJB。

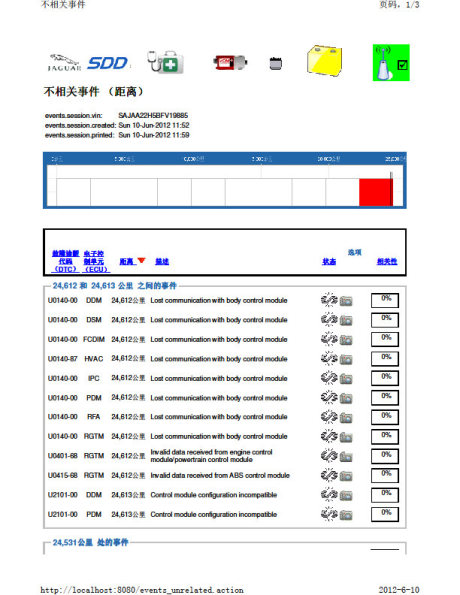

根据现象，结合 DTC，重点检查。 1） RF 接收器与防盗天线线路 2） CJB 供电搭铁与

网络 ，本身 3）尾门与无钥匙启动的相关性。目前维修项目根据故障码 B1B01-87，检查所有搭铁线及火线将所有触点处理打磨，无异常，检测连接插头 C44-H 发现有异常，无法锁紧，拔下检查插头针脚无异常。采取故障测试，当车辆起动时，断开 C44-H 插头发现显示屏出现 LOGO 界面一分钟以内出现黑屏中控锁失效双跳灯失效车辆可以正常行驶，熄火后遥控失效再次起动车辆无法找到钥匙，尾箱无法打开和客户描述故障有一致，和抢修同事描述有一致。初步怀疑可能是此插头导致故障。目前处理方式用两扎带绑紧。目前测试结果短距离试车无异常现象，停车一夜遥控正常，起动正常，需要长距离试车正常。
