故障现象：早晨启动车辆，ABS,DSC,刹车，悬挂灯亮，同时 HDC 不工作

故障诊断过程：客户描述 ABS,刹车 DSC 灯亮 ，车辆入厂时无故障现象。用 SDD 读取鼓掌码为：P0504-00 制动开关 A/B 信号比对不正确。拆下制动开关检查，未发现开关有卡滞现象。检查开关线路 C0075L-1 至 C05062-41,C0075L-2 至 C0506L-41 线路导通良好。C0075L-3 电压 12.5V，C0075L-4 电压 12.5V。未发现线路有问题。客户描述每天早上启动故障会出现。于是将车辆放置一晚，第二天早上启动车辆故障重现。同时 HDC 不工作，HDC 插头 C0700-7 电压 0V，正常应为 12.5V。C0075L-3 电压为 12.5V。判断该节点存在短路现象。检查 SJ667 节点发现已经腐蚀。处理线路后，将车辆放置一天后启动车辆未出现故障现象。

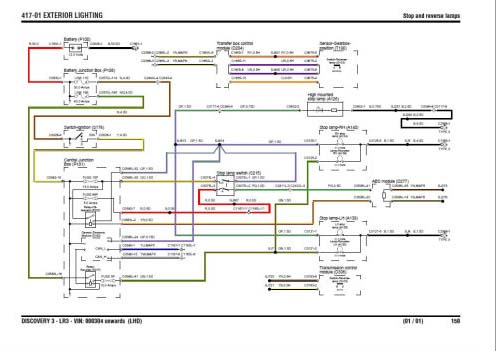

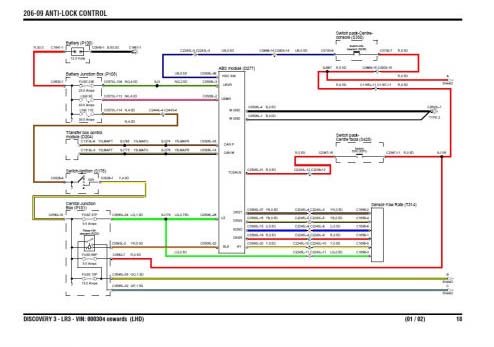

故障原因分析：首先从相关电路图可以看出 这几个系统公用一个火线.

故障处理方法：重新处理线束。
