摘要:行驶中仪表内会亮起空气悬架故障信息并提示限速 50km 每小时,车辆高度选择开关不能工作。
故障现象确认:启动车辆行驶 12km 后仪表内悬架故障限速提示信息灯亮起,车辆高度选择开关在仪表故障提示后不能工作(开关上的 LED 灯不亮)连接 SDD 至车辆读取故障代码为: C1A03-1C RLM 左前高度传感器; C1A68-1C RLM 左前高度传感器供电。
读取故障内容及SDD指导建议 :

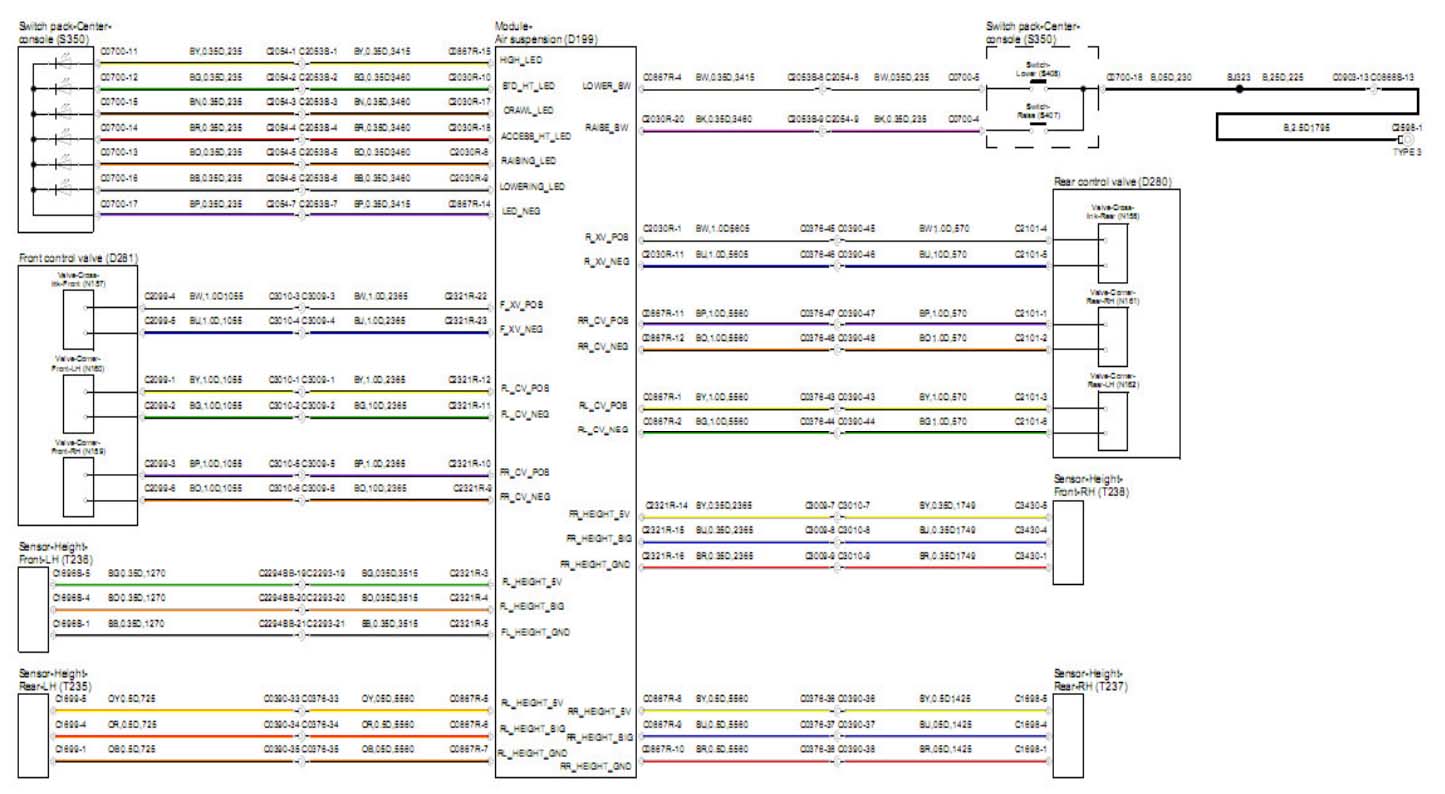

系统结构图及电路图:
故障诊断过程:
1 连接 SDD 至车辆读取车辆
数据流,选择前后左右车身高度传感器,在第一次启动时故障信息未亮起将车辆选择越野高度,
数据流中左前高度未变化,其他高度传感器都有高度的变化,
2 拆卸左前高度传感器手动的将高度传感器从最高调至最低 SDD
数据流中依然没有高度的变化,重复右侧的高度传感器 SDD 内有很大的数据波动,
3 参考 TOPIX 电器线路图,万用表测量传感器侧针脚 c1696-1 与 c1696-5 传感器供电电压为 5v,c1696-4与 c1696-1 信号电压为 0v 手动调节传感器的高度仍没有信号电压,电阻档位测量 c1696-4 信号线与车身搭铁的电阻为 0.12 欧姆,经过分析和右侧的传感器数据对比确定为左侧高度传感器信号线路与车身搭铁故障,
4 顺着高度传感器的线路走向发现发动机的冷却膨胀水壶的安装支架前端与传感器的信号线路连接在一起,水壶支架与车身搭铁连接着,传感器线路紧贴着膨胀水壶铁的支架导致悬架模块不能读取右前高度信号,所以点亮故障灯。
5 维修线路后故障消失。
故障原因分析:左前高度传感器信号线路与车生搭铁,导致模块接收不到高度信号,仪表故障灯亮。
故障处理办法:线束维修。
