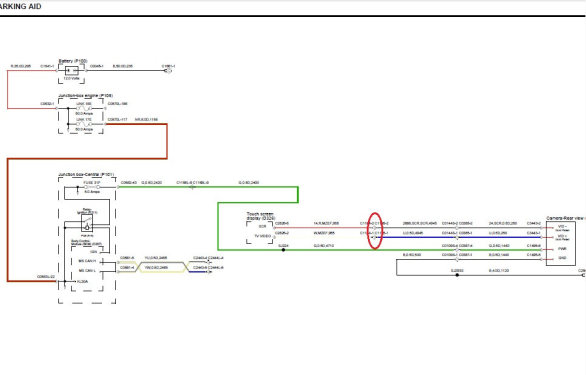

系统结构图及电路图：

障诊断过程：看到故障为蓝屏现象分析，摄像头供电接地都正常，以及倒挡切换都工作，主要检查方向为视频线测量，从两端开始测量发现 C2826 与 C3443 不相通，顺势向前排查 C2826 与 C0144S 也不通，继续向前发现 C1184 与 C1185 插头未连接导致故障。重新连接故障解决。

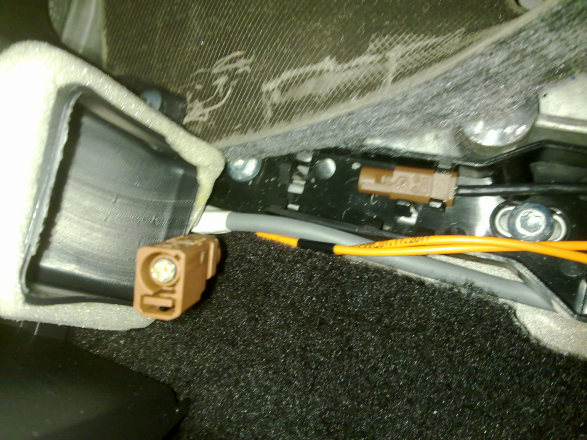

相关故障部位图片、数据流及分析：

故障处理办法：重新连接插头，重新完成布线装复。

案例点评及建议：通过故障现象可以排除一些可能，倒车映像蓝屏，说明各个设备都工作，可以从信号线查起，可能是信号弱或者信号传输线故障，倒车映像黑屏说明信号已经有传输，可能信号源有问题或者显示有问题，可以从两端原件开始查起。
