故障现象确认：试车发现倒车雷达不工作，工作指示灯不亮，操作工作无响应。

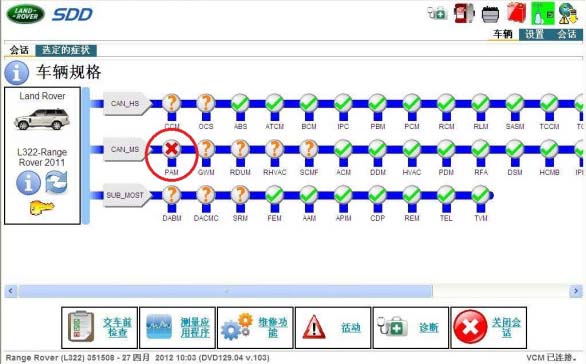

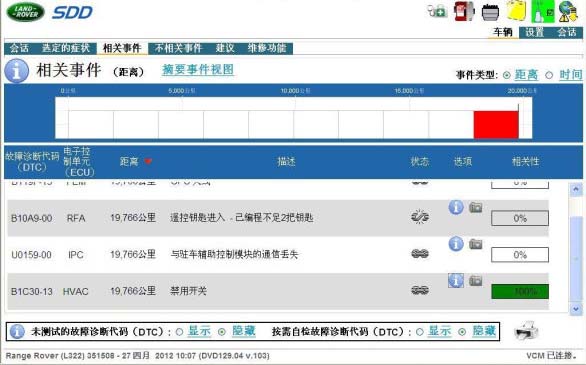

读取故障内容及 SDD 指导建议：

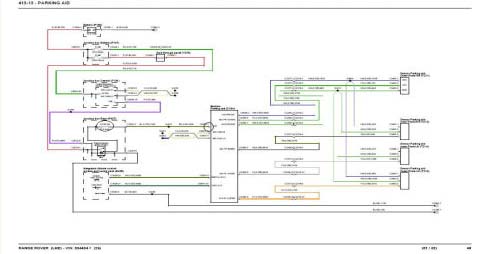

系统结构图及电路图：



故障诊断过程：根据客户描述，确认故障。连接诊断电脑，读取车辆相关信息及相关故障码，发现倒车雷达模块无法读取，故障码显示通讯丢失。首先判断可能是模块不工作导致的故障，查阅电路图寻找到倒车雷达模块保险丝（未熔断）， 拔下雷达模块插头测试电压（正常）接地（正常）， 发现插头上有水迹，模块上针脚更为明显，拆开模块罩壳发现模块上端已经完全腐蚀。判断模块自身进水导致雷达失效。怀疑车身有漏水，检查其他模块并无水迹，做漏水测试 10 分钟后发现有水珠从车顶 D 柱接缝处流出。

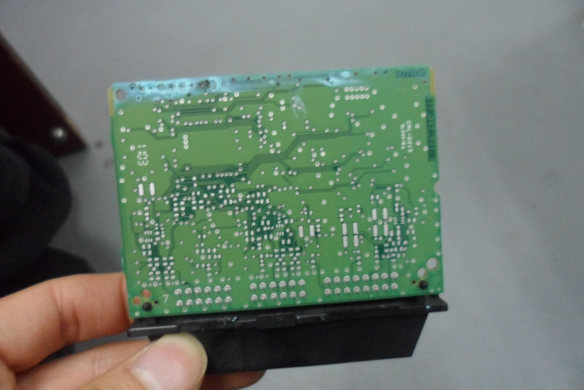

相关故障部位图片、数据流及分析：

故障原因分析：车身有轻微漏水，犹豫导航从倒车雷达模块取电，线路经过了车身漏水处，导致水滴延导线流入倒车雷达模块中，腐蚀了模块，使得倒车雷达模块功能失效。这也可以解释为什么只有倒车雷达模块进水，而其他相邻模块无任何水迹的原因。

故障处理办法：更换倒车雷达模块，修复漏水区域。



案例点评及建议：有些故障表面很容易发现，但是需要深入寻找，导致故障的诱因，可以避免二次维修，提高一次性修复率。
