目测天窗玻璃面板和玻璃面板密封正常无人为损坏

打开点火开关，按压天窗开关天窗不工作。

先给天窗做初始化，无法进入初始化

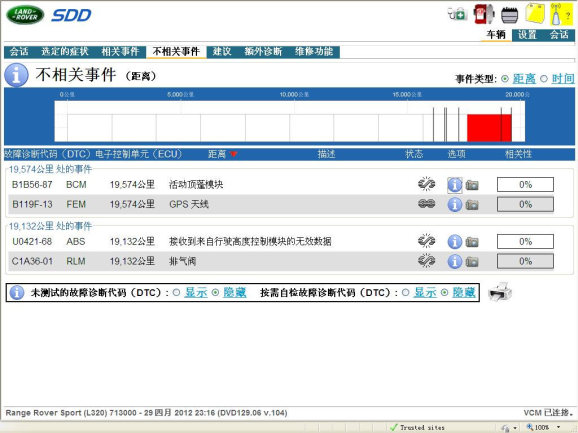

故障诊断过程（测量及维修流程）： 连接 SDD 读取故障码

B1B56-87----天 窗模 块- 消息 缺失

• 消息缺失

• LIN 3 电路出故障



注意： 故障记录受到车辆配置文件（ CCF）的约束，但配置不当的 CCF 可能会造成错误地障诊断码（ DTC）。

检查顶篷打开面板模块的工作情况。 参考电路图， 检查顶篷打开面板模块与中央接线盒之域互联网络（ LIN）电路。 还应检查局域互联网络（ LIN）控制单元的电源和接地电路本次配 连接 SDD 读取故障码 B1B56-87



检查 CJB-47 号（ 20A）保险正常

在检查 C0784T-1 供电 C0784T-10 搭铁 12.6V C0784T-4LIN 线 8.6V下一步检查天窗开关控制线通断正常，开关电阻正常拆卸前顶灯和附件目测天窗模块有个手动打开天窗空，用四个内六角把天窗旋转开在给天窗做初始化按下顶蓬开启面板开关下部 20 秒，将开始面板的校准程序。 顶蓬开启面板将完成一个完全循环，以重新获取点触打开和关闭以及防夹功能所需的参数。 面板将仍然可手动移动，直至其重新校准。天窗工作正常清除故障码故障排除

故障原因分析。， 可能天窗活动槽太紧或缺油或有异物发卡导致天窗不工作。

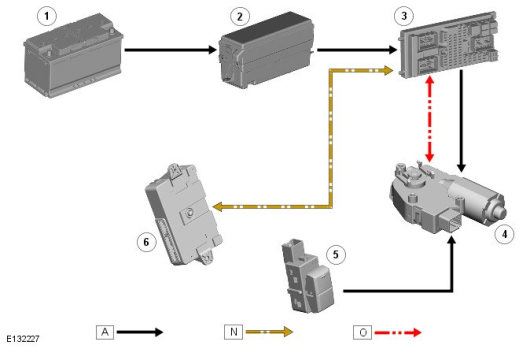

注意： A = 硬接线； N = 中速 CAN 总线； O = 本地互联网络（ LIN）总线
