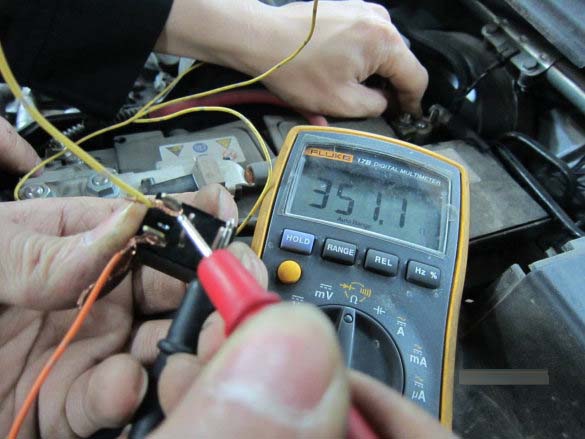

故障诊断过程： 检查系统压力，高低压均有 6.5 巴，打开 A/C 开关，压力没有变化。检查发现空调压缩机离合器没有吸合。拔下离合器插头 C1H302F 测量电压，有 14V，搭铁正常。测量离合器电阻为 4.2欧，为确认离合器是否能正常工作，使用了两天电线直接供电，发现离合器可以正常吸合，当吸合时，空调出风有冷风，系统工作压力正常。但当插回离合器插头 C1H302F 时，离合器又不能正常吸合。怀疑其供电时虚电压，用压降法测量离合器电压，发现其电压几乎为零。控制其供电的是一个继电器，拔下继电器测量，发现 3、 5 针脚其电阻有 351 欧。说明是继电器内部产生高阻，导致离合器电压不足。



相关故障部位图片、数据流及分析：





故障原因分析：继电器内部产生高阻，导致离合器电压不足。

故障处理办法：更换继电器。
