故障现象确认:用遥控钥匙按上锁功能,车辆能锁车,双重锁定时车辆也可以上锁,不过乘客一侧车门的确有时锁不了,连续试了几次。车辆 解锁可以。
读取故障内容及 SDD 指导建议:
B1109-11 乘客一侧中央锁定电机、B10EC-77 乘客一侧双重锁定电机、B1109-77 乘客一侧中央锁定电机

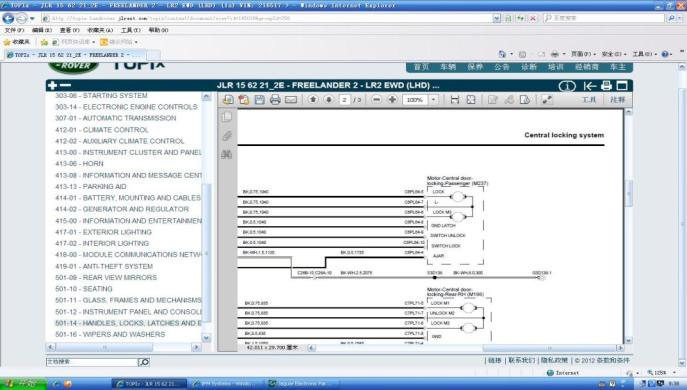

系统结构图及电路图:
故障诊断过程:
1、确认客户所说乘客车门有时锁不了,用遥控上单级锁功能试车车辆能正常锁车、双重锁定时也可以上锁,反复锁车几次时,偶然在双重锁定时副驾驶车门,的确能打开车门

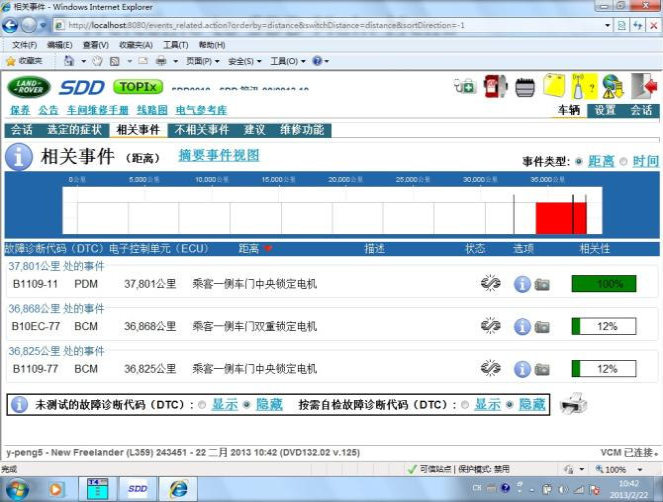

2、用 SDD 读取相关故障有 B1109-11 乘客一侧中央锁定电机、B10EC-77 乘客一侧双重锁定电机、B1109-77 乘客一侧中央锁定电机(如下图), 相关故障,且都是间隙性发生,初步怀疑线路接触不良,但经拆下门皮检查门锁线路无发现有搭铁、腐蚀现象,插头针脚无退缩、门锁安装到位
3、测量门锁插头针脚在上锁时 C6PL64-5 和 C6PL64-7 电压为 12.37V,测量针脚在上锁时 C6PL64-7 和C6PL64-6 电压为 12.32V。电压正常。故此判断为乘客车门锁内部存在故障,需更换门锁。( 维修已完成,故障排除)
故障原因分析:乘客车门锁内部故障。
故障处理办法:更换乘客中央锁定电机。
