路虎揽胜极光驻车辅助(PAM)不工作
来源:本站整理  作者:佚名  2019-12-16 10:06:00

 故障现象确认:挂倒档泊车雷达不工作,倒车无影像,PAM 开关指示灯闪烁。

读取故障内容及 SDD 指导建议:

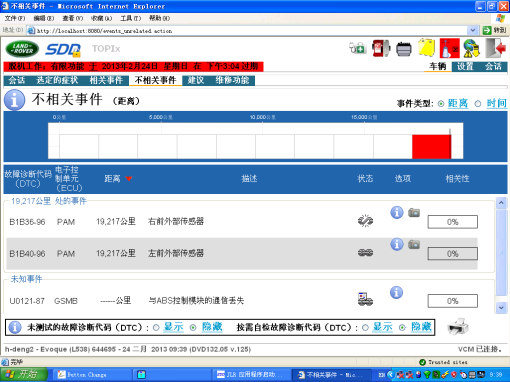

连接 SDD 读取故障码,显示 B1B36—96 右前外部传感器不工作,B1B40—96 左前外部传感器不工作。如图;

系统结构图及电路图:

故障诊断过程:
根据车主反映,此车的泊车系统有时工作,有时不工作,连接 SDD 读取得到故障码 B1B36-96 (右前外部传感器)B1B40-96 (左前外部传感器)。 从故障显示 B1B40-96 为永久性故障,初步怀疑左前外部传感器损坏,尝试互换方式将右边传感器与左前外部传感器调过来,清除故障码后重新读取故障码,但依然显示故障码是 B1B40-96,由此可排除传感器问题。再从线路检查着手,把点火开关打开到 ON档,挂上 R 档,测得 C1MP11-3 为了 12.8V,C1MP11-1 对地为 0V,C1MP11-2 为输出电压 10.50V,传感器输出信号正常,那么应是 PAM 电脑与传感器的信号线连接中断,用 万用表测量 C4MP01B-5 至 C1MP11-2电阻为无限大,检查 C31F2 接头,接头接触良好,怀疑线 束 存在断路,经检查前杠内传感器线束有破损和断路,如下图;原来此车前杠曾受过碰撞,造成线束破损,而线束断裂处两接头由于接近,受到震动时而接通时而断开,所以泊车辅助系统有时工作有时不工作。

相关故障部位图片、数据流及分析:
故障原因分析:我们检查故障应参考资料,分清思路,逐步分析排除故障。
故障处理办法:把线束断路处焊接连通包扎好,经试车,系统正常。

相关资料:精通汽修在线平台 99元VIP包年超值体验

关键词:揽胜
