读取故障内容及 SDD 指导建议：连接 SDD 读取不到相关的故障码。

系统结构图及电路图：

故障诊断过程：

1、弹出导航卡，用好的导航卡测试检查，故障依旧。

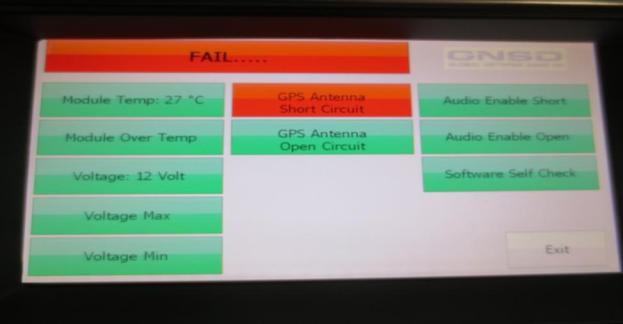

2、利用 GPS 自诊断系统检查，发现系统诊断结果信息图显示 GPS Antenna Short Circuit。根据系统诊断结果初步判断为 GPS 天线内部出现短路。根据电路图，测量阵脚 C9MN03B-1 和 C9MN03B-2 之间的电阻为 1.0Ω，通断情况为导通。拔下插头，重新测量阵脚 C9MN03B-1 和 C9MN03B-2 之间的导通情况为断路。根据诊断结果，判断为 GPS 天线内部出现短路导致故障现象的发生。

相关故障部位图片、数据流及分析：

故障原因分析：由于 GPS 天线内部出现短路，导航系统模块接收不到来自 GPS 天线的信息，所以读取不了地图。

故障处理办法：更换 GPS 天线。
