救援人员接到车辆运送员报告﹐车辆由码头到达油站补充燃油后﹐嗅到燃油气味。救授人员到达时﹐已经从油缸附近嗅到燃油味﹐需要拖车回厂。

读取故障内容及 SDD 指导建议： 填写 SDD 诊断出的相关 DTC 及相关指导建议等无故障码

系统结构图及电路图： 请将检查故障相关的系统描述等或诊断电路图附上

故障诊断过程： 请详细描述诊断的具体过程和步骤，逐步填写相关问题。

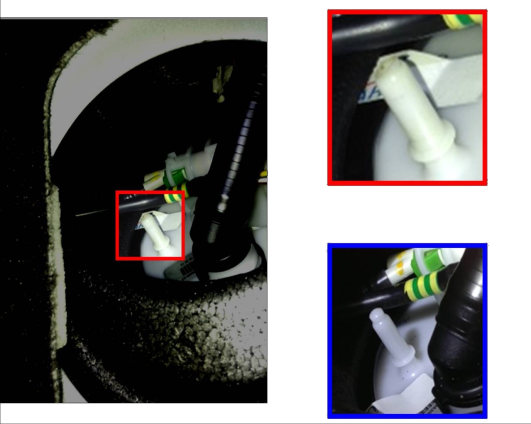

从车底看到燃油流出﹐然后向上追查﹐当追查到燃油过滤器时﹐就再找不到燃油﹐因此估计燃油是由过滤器流出﹐仔细检查后﹐发现过滤器上头一个凸出的物体染上了燃油﹐比较同款车辆﹐应该不会有如此现象﹐再比较一下﹐该凸出物的顶部被剪开了﹐透过该开口可以直望油缸里面﹐断定燃油是由该开口流出。相关故障部位图片、数据流及分析： 请将故障检查相关的数据流截屏、VMM 数据、故障部位照片等附上。

故障原因分析： 就案例提交故障的深层次原因分析或填写自己对此故障的一些理解、看法透过对照图得知﹐该开口应原生密封﹐无需任何盖顶器具﹐不构成零件脱去或没有安装的情况。从开口的形状来看﹐开口有角度﹐齐整﹐位处隠敝﹐似乎是由安装过程时造成。

故障处理办法： 解决案例故障的具体方法

查询零件部后﹐最低限度的维修零件是整个过滤器更换。

专用工具设备： 解决案例故障所使用到的一些特殊工具等除一般感觉器官外﹐无特别工具需要﹐但事关燃油外泄﹐检查时﹐最好做足防护工序。
