路虎发现行驶过程中间歇性熄火检修
来源:本站整理  作者:佚名  2020-01-04 11:09:43

 摘要:曲轴位置传感器间歇性故障引起发动机间歇性熄火。

故障现象确认:
确定车辆在行驶时出现间歇性熄火, 熄火时仪表只亮一个电池提示灯。
故障出现的频率很高。
读取故障内容及 SDD 指导建议:

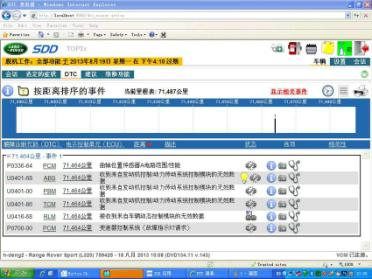

连接 SDD 读取故障码,显示,如图;
系统结构图及电路图:
故障诊断过程:
1. SDD 检测有故障码: P0366-64 曲轴位置传感器 A 电路范围性能 U0401-68;U0401-86; U0401-00; U0416-68; P0700-00。
2. 使用万能表检查#C0168m-1(曲轴位置传感器电源线)与车身搭铁电压为 4.95V。测量 ECM 端的 C0659M/44(CPS)曲轴位置传感器信号电压为: 4.55V,当发动机突然死火电压为 0.12V。

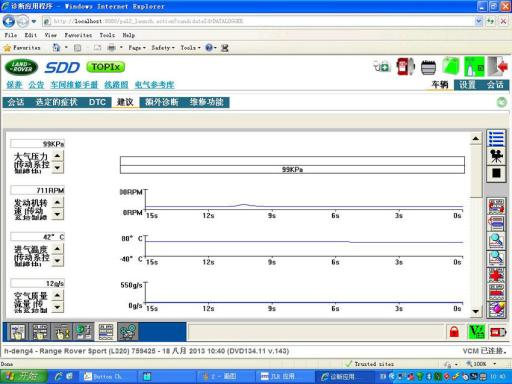

3. 使用 SDD 读取发动机转速。如果发动机能正常着车,发动机转速 200, 300, 750rpm提高。如果发动机不能正常着车,发动机转速一直是 0rpm。测量#C0168m-3(曲轴位置传感器接地线)与车身搭铁电压为 0.14V。
4. 将 C0659M 和 C0168M 接头断开,测量 C0659M/44,C0659M/53, C0659M/66分别于 C0168M/2, C0168M/3, C0168M/1 的电阻值均为 0.2 欧姆。测量C0659M/44,C0659M/53, C0659M/66 对地线或火线的电阻均为无穷大。 说明 ECM到 CKP 的线路连接正常。
5. 分析怀疑是 CKP 出问题了。更换新的 CKP 进行试车,故障没有再现。故障解决。
相关故障部位图片、数据流及分析:
故障原因分析:由于由于曲轴位置传感器间歇性故障引起车辆行驶时间歇性熄火。
故障处理办法: `更换曲轴位置传感器
