故障现象:气悬灯亮,气悬无法升降。
故障诊断过程:

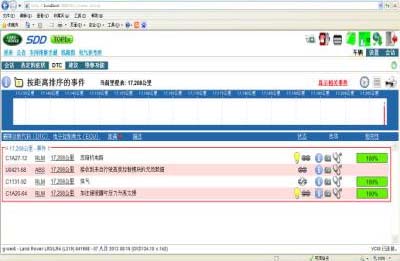

1、 针对故障点 SDD 电脑检测,有相关的故障码关于气悬。 (C1A27-12C1131-92 C1A20-64)
2、 根据故障码指引与分析,初步判断打气泵是否存在线路或机械性故障。随后与同事配合着车升降气悬,发现打气泵根本是不工作的。拆除了打气泵护盖后,目测打气泵未见异常,用万用表测量供电及搭铁正常。
3、 判断应该是打气泵故障导致,随后查阅了 TOPIX,有关于气悬 AMK 打气泵的技术通报。根据通报的指引更新了气悬模块软件,下载成功后试车,故障未能解决。于是打算索赔打气泵处理,但由于厂库无货,需要专订。为此拆除压缩机检查,但未见有异常之处,装好打气泵后,着车发现气悬故障解决,SDD 电脑检测也无相关故障码。正打算上路面试车,气悬问题又再次出现。
4、 电脑从新检测,故障码与之前相同,现象一样,判断机械率应该比较低,随后查阅了相关的电路图
5、 根据线路图检查 C2528-1 针脚,在着车的情况下有 12V 的电压,在关钥匙的情况下依然还有 12V 的电压,为此我在想是否电源线短路了,随后拆除了气悬继电器及保险丝,测量供电线正常,无短路现象,将继电器及保险丝装好后,测量了 FUSE 3E 保险丝对地的电压,发现有 12V 的电压输出,这个数据很好奇,于是找来同车型车辆进行检测发现,该保险丝电压是0V 的。对比之下问题故障点就判断于线路上了。
6、 由于气悬模块有一个模拟 12V 的监控电压输出,这个信号就用于检查打气泵的工作情态。很快我就找到了打气泵的搭铁点,发现螺丝未紧固,紧固后试车正常。
故障原因分析: 搭铁点接触不良。
故障处理方法: 紧固处理。
