故障现象:锁车后视镜不能折叠,右前门不能锁定,每次按锁车时听到门锁工作声音。
故障诊断过程:1.SDD 读取相关故障码为 B10C-15,B1109-11.(如下图)
1)先关故障;线路故障,门锁故障。
2.查阅 TOPIX 有先关维修通报,执行通报拆除门饰板检查机构都未发现异常
线束插头连接正常。于是拆下门锁消机构进行测试一切都正常。

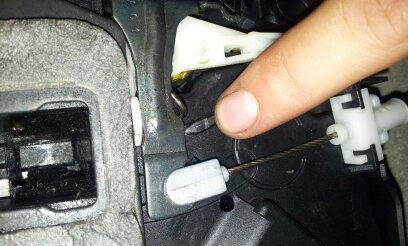

进行手动关锁和解锁感觉有时会有卡住。 卡住位置刚好是锁消执行扣摩擦到机体高出位置(如下图) 于是进行将摩擦位置进行打磨后测试顺畅很多。进行复位后测试一切正常。车已经出厂未听到车主反映过有异常。
故障总结;没锁执行器被卡住照成无法正常工作。
故障处理方法:处理锁机。
