故障诊断过程：

1、连接SDD读取故障码，只是一个油压故障码（P0191-23）;

2、根据客户所说的现象，测量电瓶的好坏，电瓶是好的，但重新安好电瓶负极后，仪表黑屏，钥匙不起作用，中控不能用，玻璃有时不能升降，娱乐系统有时不能用，左后刹车灯有时亮。此时不能读取故障码；

3、测量C0040-3，C0040-11的电压为2.636V,2.323V，正常；测得C0040-6，C0040-14的电压都为0.655V（钥匙门不能打到2档）， 正常，断开电瓶负极，测得C0040-3，C0040-11之间的电阻为60.3欧，正常。C0040-6，C0040-14之间的电阻为60.4欧，正常。

4、这时的故障是因为断电瓶引起的，所以又多次断了电瓶负极，故障依旧。根据故障现象，怀疑CJB的控制线路，所以，我们测量了C0583-21，C0583-20，C0583-22，C0583-16的电压为电瓶电压，为12.8V。测得C0585-5对地搭铁为0.02欧，线路未见搭铁和短路现象，各个插头安装正确。经检查模块和插头的针脚正常。

5、安装好CJB的线路插头，无意中（要打开尾门，必须在接好电瓶负极之后2秒内操作才有效）又断了一次电瓶，接好电瓶后，故障现象消失了，读取故障码，都是与车身控制模块失去通信，由于之前断过CJB的插头，所以不能确定故障码是不是真的。

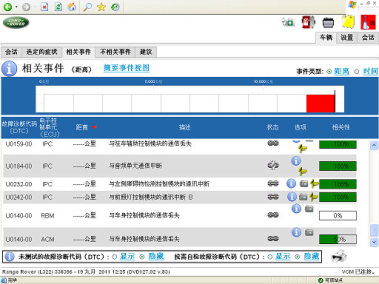

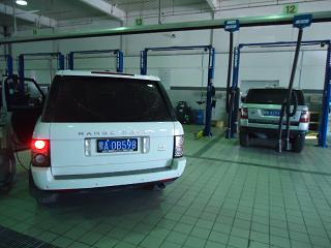

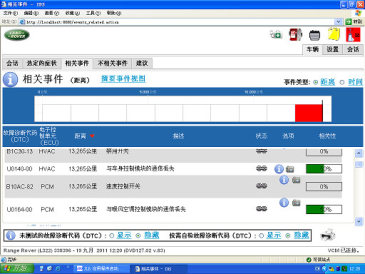

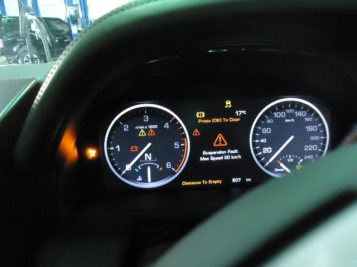

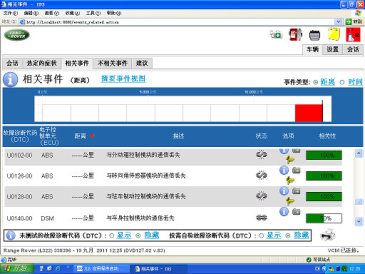

6、删除故障码，试车。在试车的过程中，车辆突然熄火（没有抖动的现象）， 仪表亮了一大堆灯（见图一）， 钥匙门不能关闭，中控不能用，玻璃不能升降，左后刹车灯一直亮（图二）， 读取故障码，（ 图三----八）。

7、重新配置BCM，不能成功。













故障原因分析：综合故障现象和故障码，故障码主要是围绕 CJB，但 BCM 中没有一个故障码，综合故障现象和故障码，判断为 CJB 内部故障

故障处理方法：定购 CJB，等待更换。
