故障现象: 除后座阅读灯外,全车其他内饰灯均不亮
故障确认: 无论打开任一车门,地图灯、迎宾灯、门灯及脚部灯均不亮

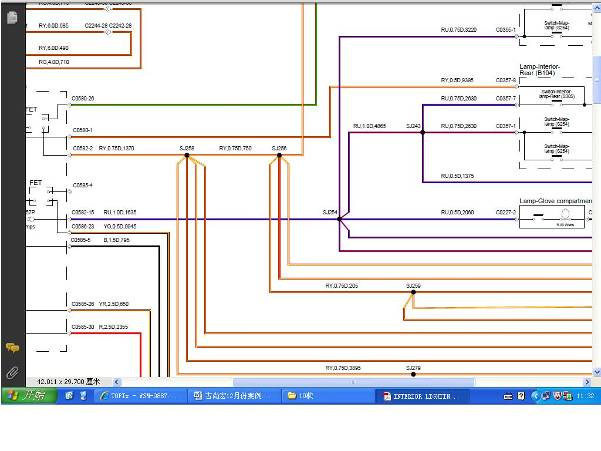

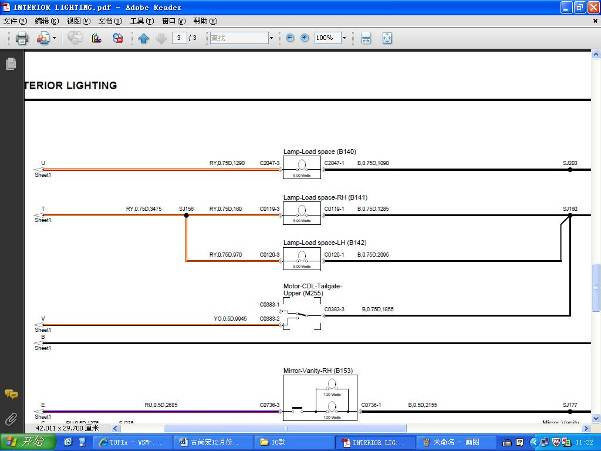

故障诊断过程: 快修组同事刚做完车辆的 PDI 操作发现此故障现像的存在,刚接手时看到此现象怀疑保险丝烧融,于是查阅该车电路图发现这些灯均由 CJB 控制,中间并无保险丝控制。
连接 SDD 读取有 B1D13-11 内部灯光 1 线路故障,由于是刚做完 PDI,且不知 PDI 前是否存在此故障,于是重新过了一次 PDI,无效。再重新刷新
BCM软件试车故障依旧。只能是线路上存在有故障,搭铁不可能出现故障,因为这些内部灯不是全都共用搭铁点。哪到底是 CJB 控制出现故障还是供电线出现故障呢?
于是断开电瓶负极接头后,拔掉 CO582 接头再接上电瓶负极线,单独测量CJB 中 C0582-2 号脚有 12.51V,正常,排除 CJB 控制故障,只有一种可能供电线路在某一处搭铁了。

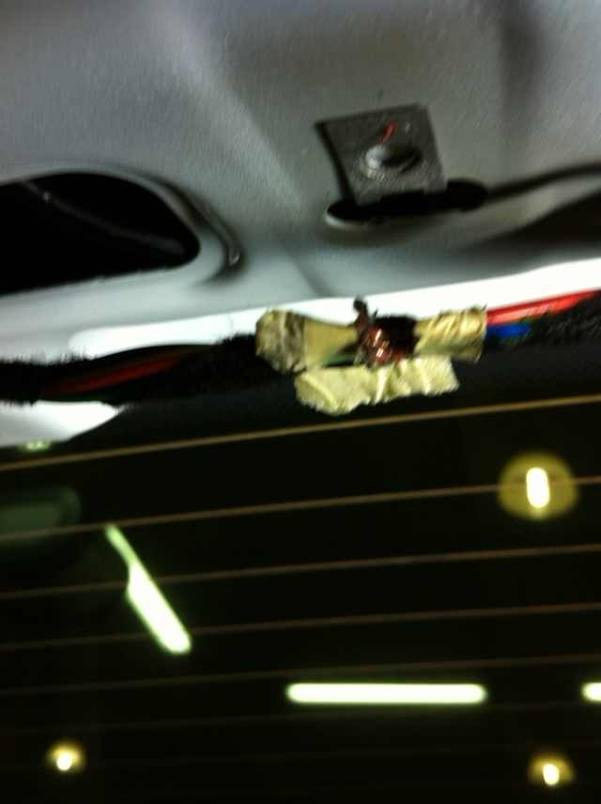

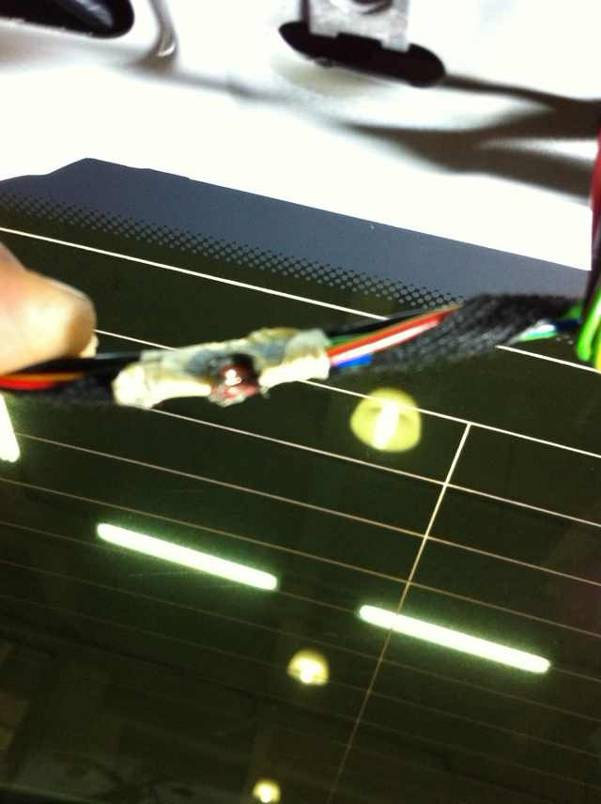

顺着线束走向检查,最终发现尾门左侧灯由于固定尾门饰板的螺丝从线束中断穿过导致其搭铁(详见附图), 修复线束并将线束远离此螺丝眼固定。试车正常,故障排除!!
故障原因分析:供电线搭铁
维修方案:处理线束。
