路虎发现4动机仪表黑屏、触摸屏黑屏检修
来源:本站整理  作者:佚名  2020-01-21 11:04:47

 故障现象: 发动机仪表黑屏,触摸屏黑屏,无法找到智能钥匙,空调系统不可用,全身玻璃无法升降


故障确认: 身辆无法找到钥匙,能打着车,仪表,触摸屏黑屏,按空调按钮无反应,玻璃无法升降
故障诊断过程:

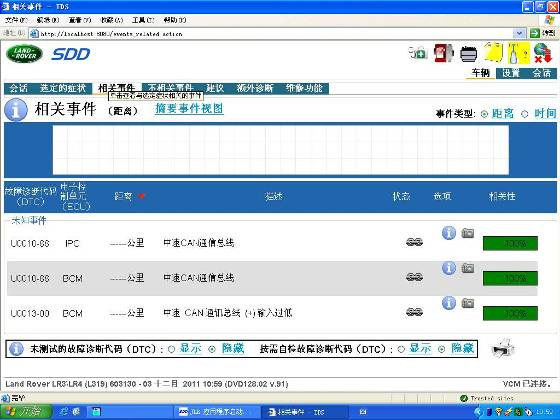

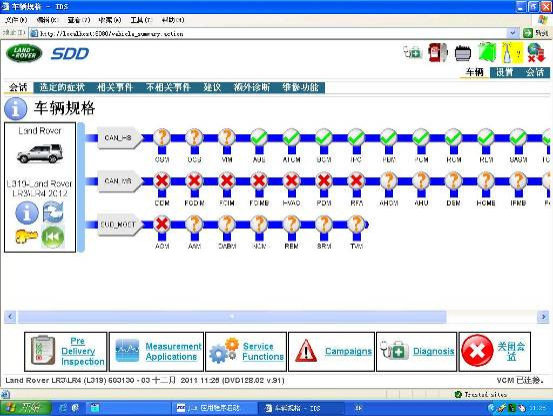

1.电脑检测发现所有中速网线上的模块收到无效数据,查看电路图中速网络有两个终端电阻,分别在 CJB 和仪表盘内部,将 CJB 中速网线拨下测量电阻为 120 欧,正常说明仪表盘内部的终端电阻正常,测量 CJB 中速网络终端电阻为 120 欧,正常,将插头插上,测量任意一个中速网络上的模块电阻为 60 欧,正常
2.测量诊断插座上的 11 号脚和 3 号脚电阻为 60 欧,正常。测量 3 号脚的CAN H 网络电压为 2。75V 正常。测量 11 号脚的 CAN L 为 0,64V 不正常,正常应为 2,25 左右。
3.测量诊断插头的 3 号脚对搭铁点的电阻为无穷大,正常,测量 11 号脚对搭铁点的电阻为 0,4 欧,不正常,说明该线对车身有搭铁。
4.检查线束发现,在左前 A 柱下面与车身磨破,造成搭铁,处理此处后,仪表,触屏,空调,车窗都工作正常。




故障原因分析:中速线搭铁。
维修方案:处理线束。
