（6）校准后测试车辆，前大灯开到AUTO挡，行驶约10km出现仪表提示前照灯系统故障。读取故障码U0241-87与前照灯控制模块的通信中断A，U0242-87与前照灯控制模块的通信中断B。
（7）根据故障码分析，查阅资料，前照灯控制模块分为前照灯控制模块A（车辆左侧）和前照灯控制模块B（车辆右侧）。前照灯控制模块A是矩阵照明系统的主控制模块。

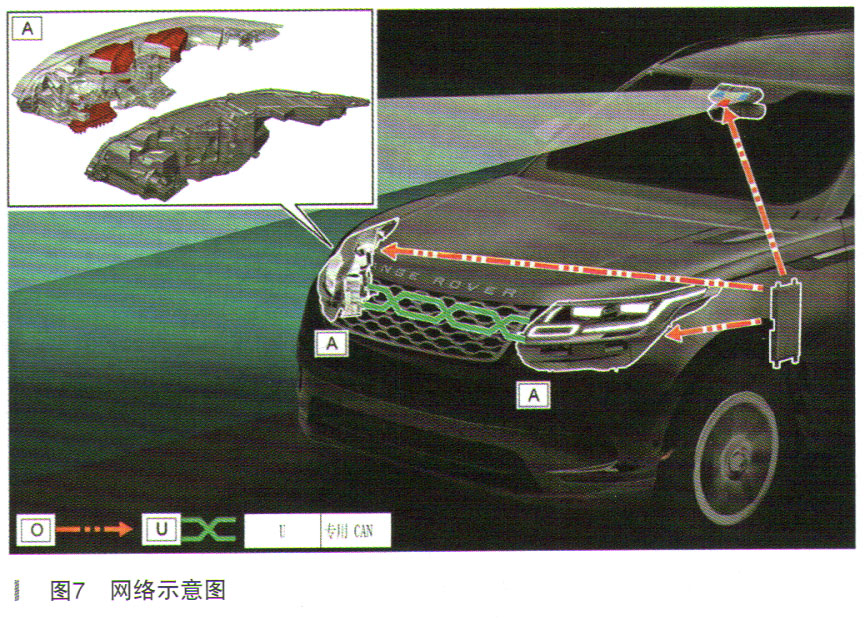

（8）HCMA通过专用CAN网络连接到HCMB，并使用这个专用CAN网络传输用于控制LED照明芯片的信息，如图7所示。

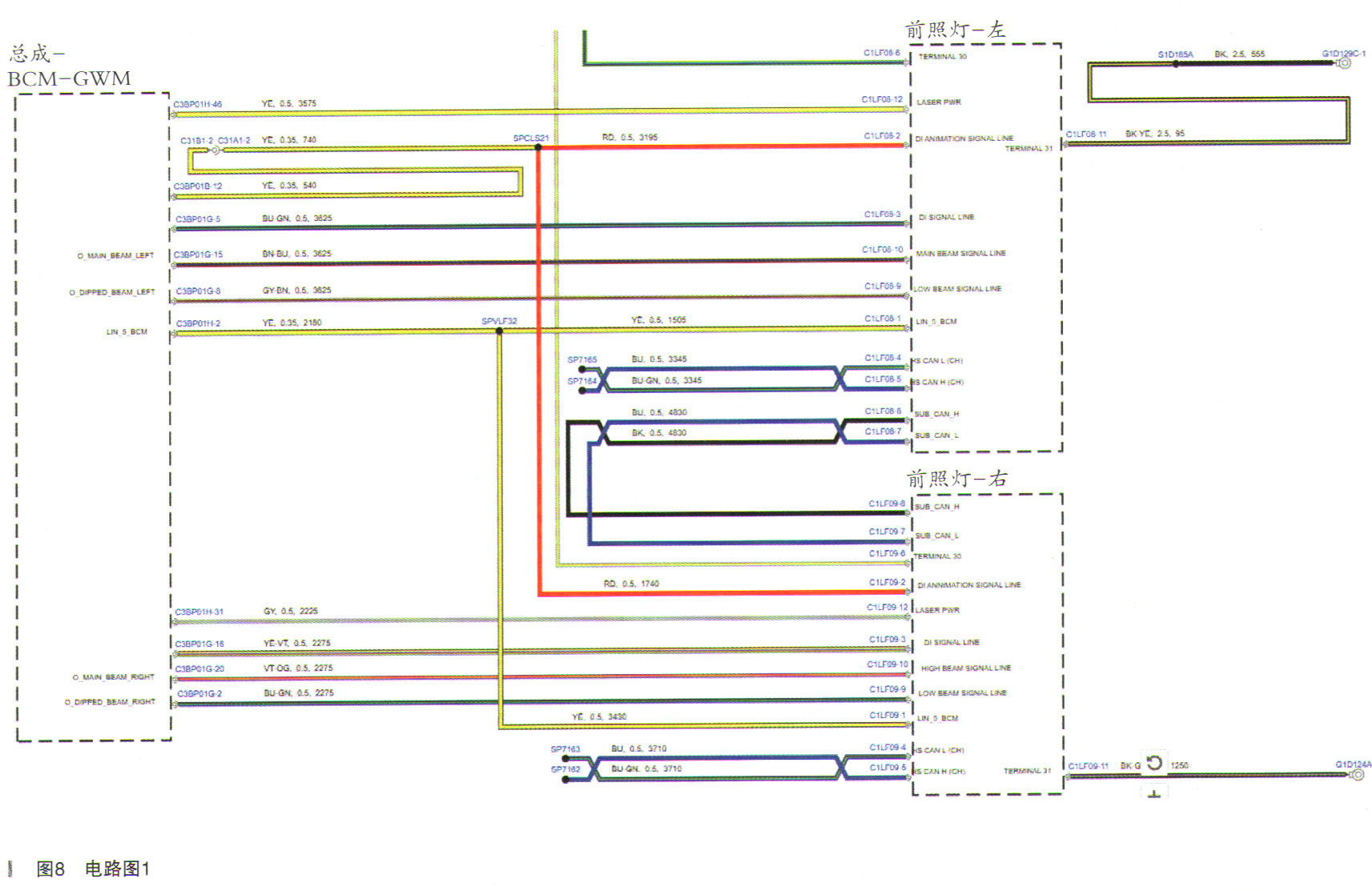

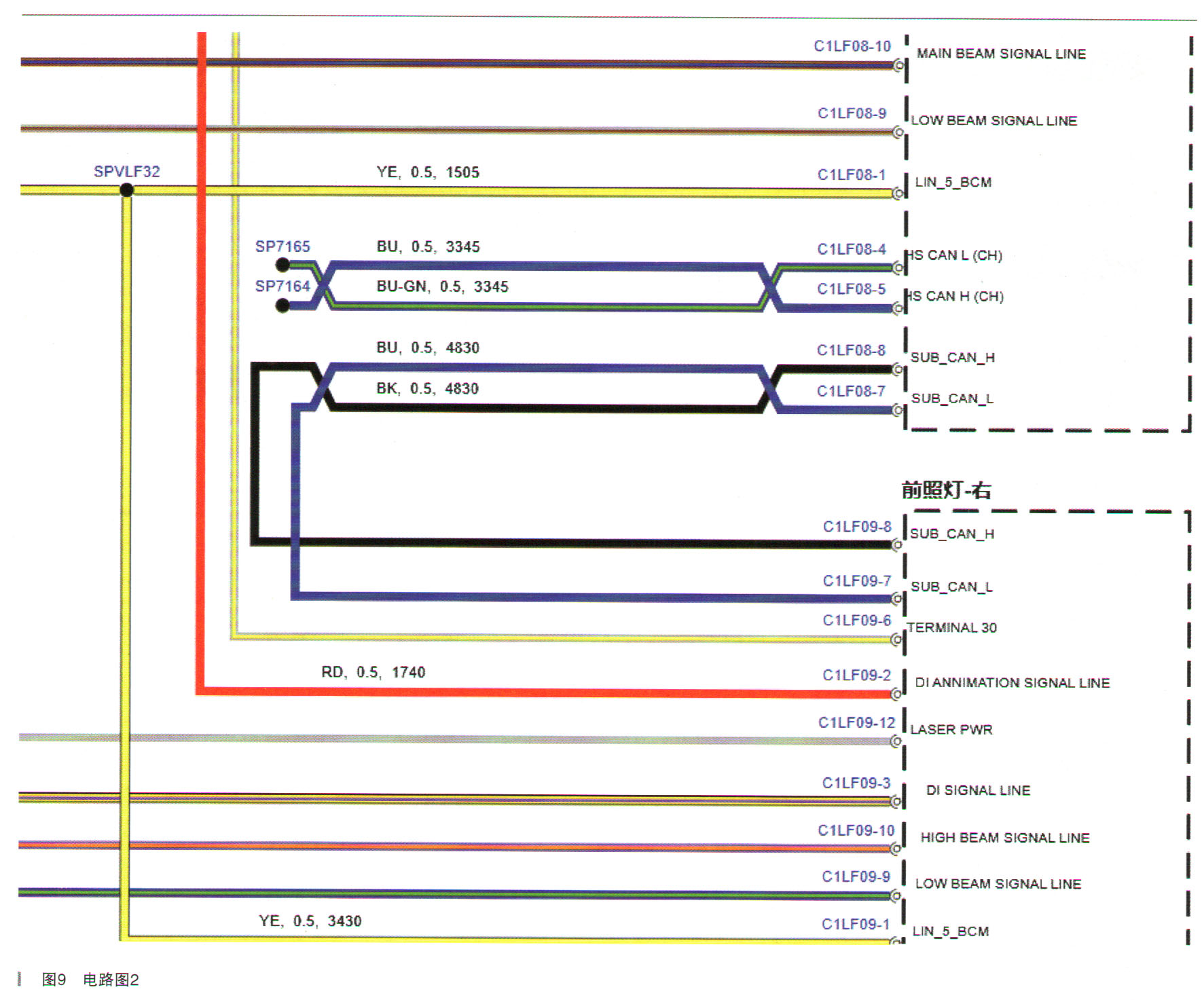

（9）根据系统原理和故障码分析，怀疑车辆前照灯HCMA通过专用CAN网络连接到HCMB信号故障，参考电路图测量C1LF08-8和C1LF08-7，使用示波器测量控制波形。电路图如图8和图9所示。

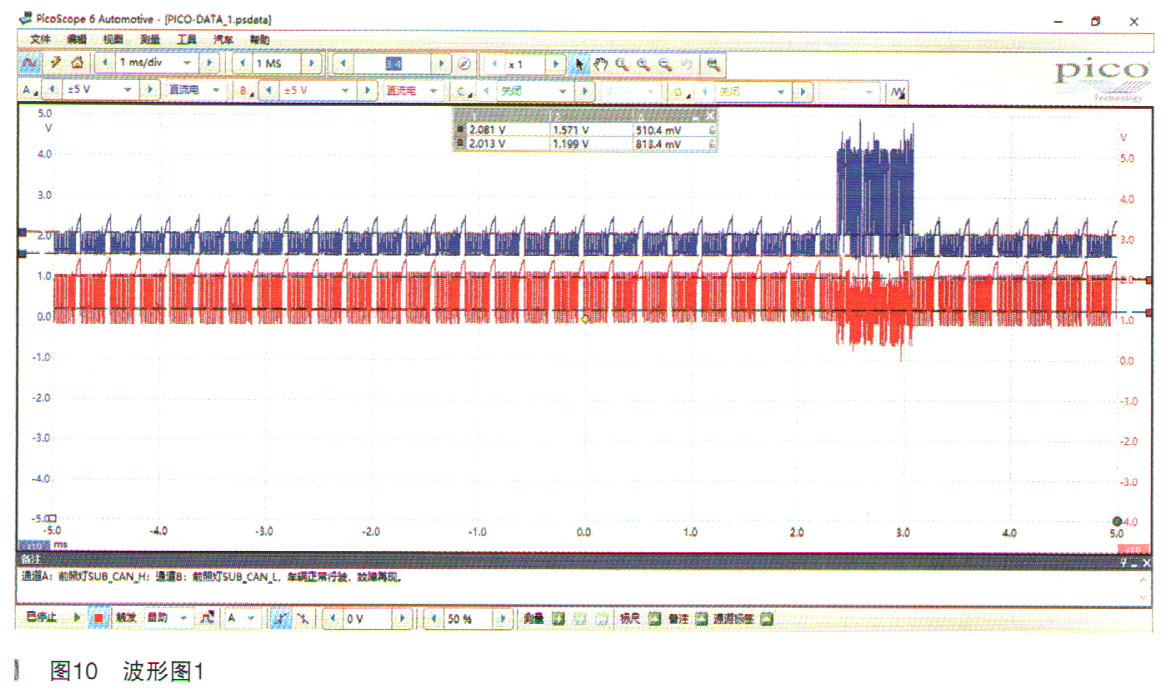

（10）连接好示波器后测量C1LF08-8和C1LF08-7，使用示波器测量控制波形，路试故障出现时波形存在异常波动，如图10所示。

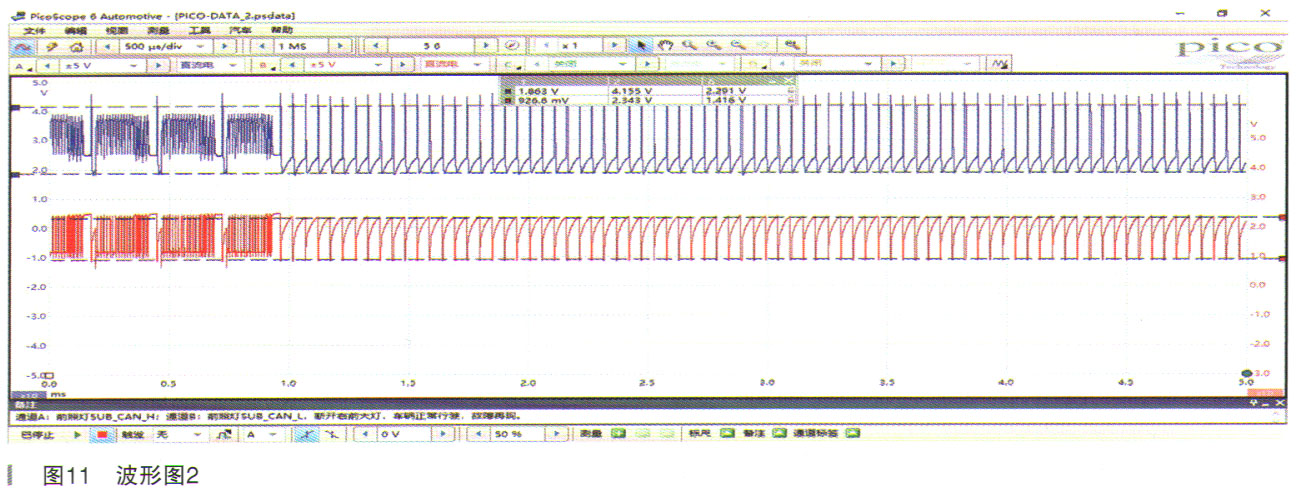

（11）断开右前大灯插头C1LF09，继续监控行驶，故障再现，波形依旧异常，如图11所示，从而排除右前大灯故障。
