（12）根据故障现象保持右前大灯插头C1LF09断开情况下，用手掌拍击左前大灯灯罩，故障再现，两组CAN线同时拉低，但不重合，波形图如图12所示。
（13）断开左前大灯，连接右前大灯，用手掌拍击右前大灯灯罩，故障无法再现，再次确认右前大灯无故障，波形图如图13所示。

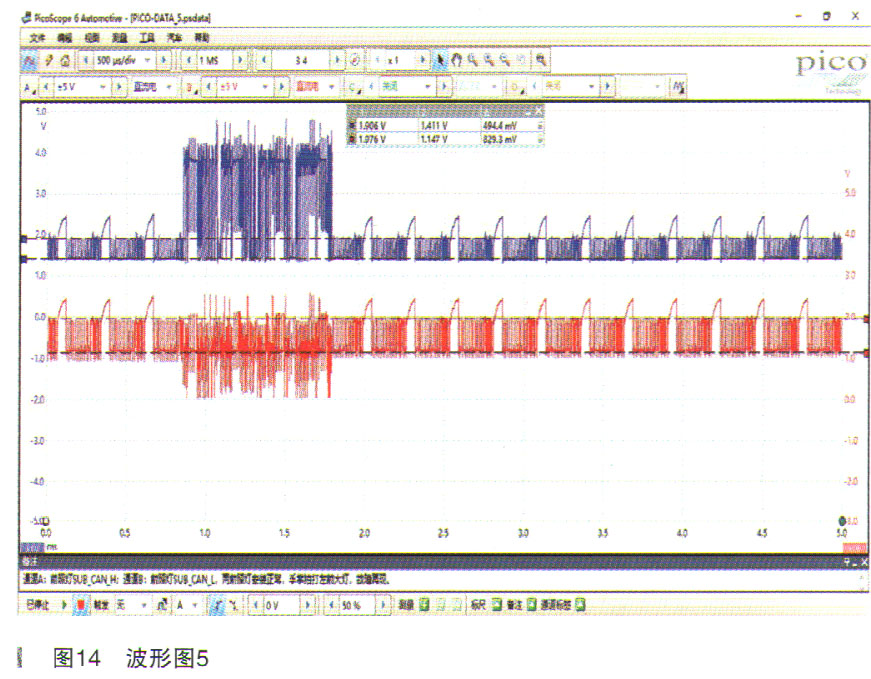

（14）安装所有大灯，用手掌拍击左前大灯灯罩，故障再现，波形图如图14所示。
（15）经过上述测量再次仔细检查左前大灯控制插头，插头插针无松动腐蚀现象。

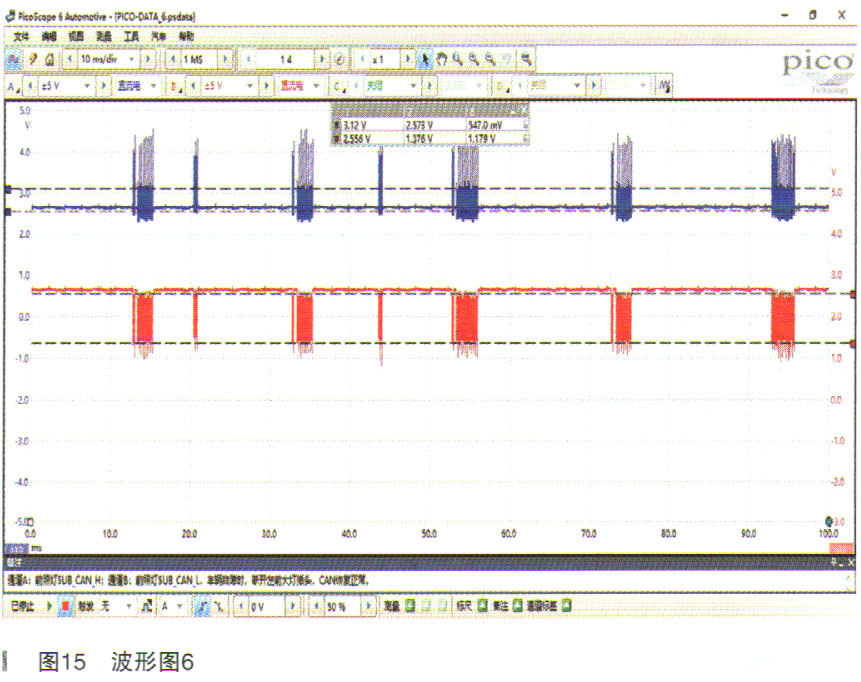

（16）监控SUB-CAN，用手掌拍打灯面，CAN电压拉低，断开左前大灯插头，SUB＿CAN电压恢复正常，波形图如图15所示。
（17）根据以上测量，诊断为左前大灯控制模块内部存在接触不良故障，需更换左前大灯。
故障原因分析：
左前大灯控制模块内部存在接触不良故障，导致前照灯HCMA通过专用CAN网络连接到HCMB信号通信故障。
故障排除：
更换左前大灯，故障排除。
专用工具设备：
诊断仪、示波器。
