一辆行驶里程约1.8万km、配置3.0V6 SC PETROL发动机的2018年路虎星脉。客户反映：该车低速行驶中仪表提示前照灯故障，根据客户抱怨测试车辆。车辆在行驶中，仪表间歇性（每行驶约10km，故障发生一次）显示前照灯系统故障，如图1所示，灯光在近光灯挡及AUTO挡均能出现该故障。此故障与环境温度无关，一般在颠簸路面行驶出现频率局。

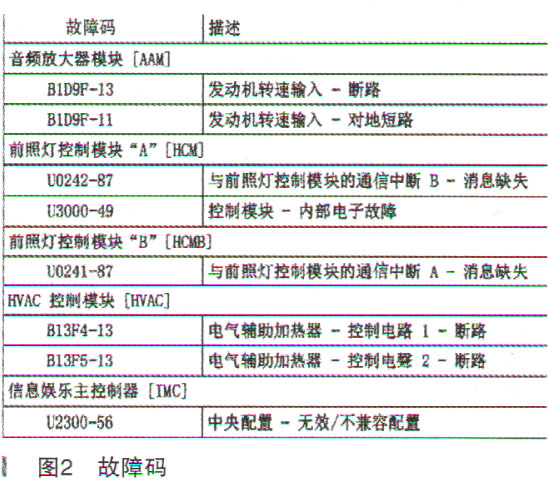

故障诊断：连接诊断仪读取相关故障码，有前照灯控制模块HCMU0242-87与前照灯控制模块的通信中断B，U3000-49控制模块一内部电子故障，前照灯控制模块HCMBU0241-87与前照灯控制模块的通信中断A，如图2所示。
诊断思路：
（1）车辆两前部大灯控制线路存在断路或短路接触不良；
（2）车辆大灯模块软件故障；
（3）车辆大灯网络通信故障；
（4）车辆前部大灯故障；
（5）车辆GWM/BCM故障或者软件故障。
诊断过程：
（1）检查车辆前部大灯表面无损坏，检查大灯无改装和加装物品。
（2）检查车辆大灯左侧和右侧控制插头安装良好，无松动进水腐蚀现象，如图3所示。
（3）检查前照灯控制模块HCMA和B，控制模块软件为最新版本，如图4所示。

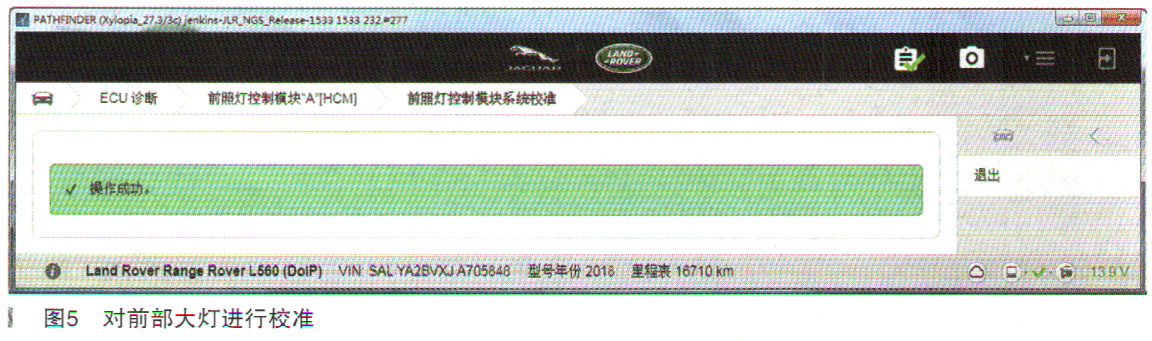

（4）此故障现象只在车辆行驶中出现，怀疑前照灯校准缺失，对前部大灯进行校准，校准成功，如图5所示。

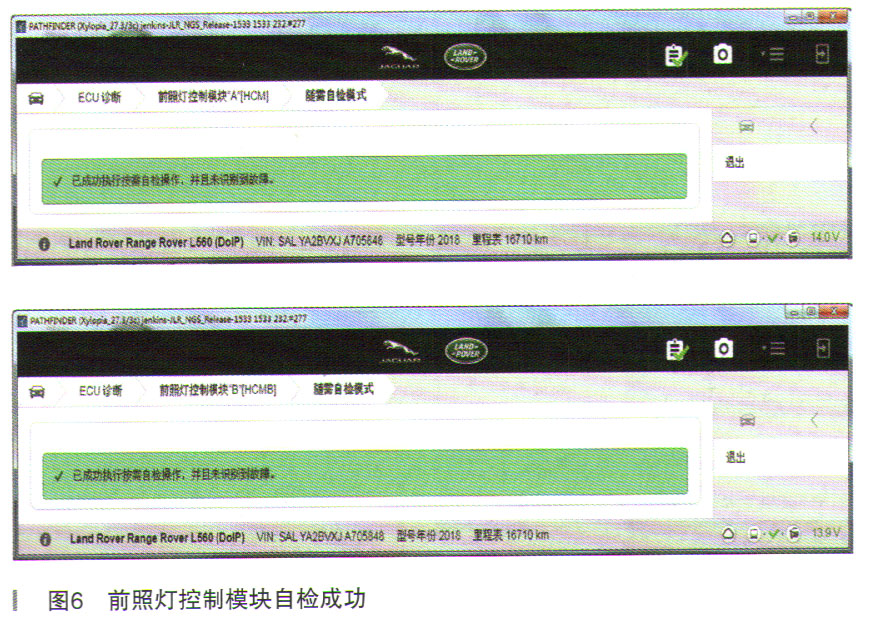

（5）校准后运行前照灯控制模块自检程序，自检成功未见异常，如图6所示。
