一辆行驶里程约2.2万km、配置3.0 V6 SC PETROL发动机的2018年路虎揽胜星脉。用户反映：该车右前座椅不能持续调节，调节卡滞。
故障诊断：根据客户描述，测试车辆右前座椅前后的移动，推动开关向前或向后移动时，推动开关座椅动一下，推住开关座椅不移动，松开再推动开关继续动一下，确认故障座椅不能持续移动，存在移动卡滞，确认故障存在。
此故障为间歇性故障，与环境温度无关。检查车辆，故障出现时右前座椅只有前后移动时出现卡滞现象，座椅其他方向调整正常。检查车辆无加装和改装物品。

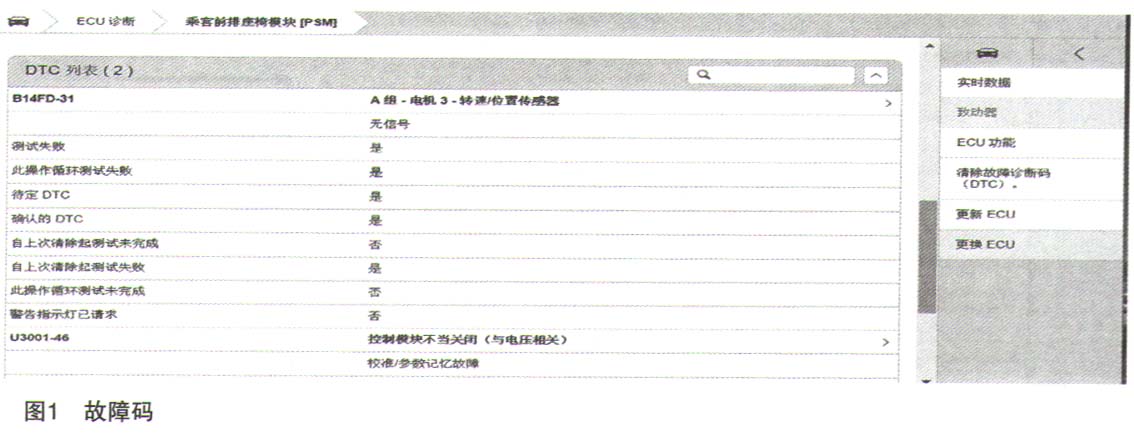

连接诊断仪，读取相关故障码，有B14FD-31 A组电机3-速度／位置传感器一无信号；U3001-46控制模块不当关闭一校准／参数存储器故障，如图1所示。
诊断思路：
（1）左前座椅校准缺失，座椅滑轨有异物卡滞或变形。
（2）座椅前后移动电机控制电路存在短路或断路虚接。
（3）左前座椅电机霍耳传感器故障，或电机故障。
（4）座椅控制模块故障。
诊断过程：
（1）根据故障码和故障现象使用诊断仪对右前座椅进行校准，校准失败，如图2所示。检查右前座椅前后移动轨道安装良好，无损坏变形卡滞现象，检查移动轨道润滑良好，检查电机安装良好，无损坏现象。测试座椅故障依旧。
（2）座椅原理。在配备座椅记忆功能的车辆上，每个调节电机包含一个霍耳效应位置传感器，如图3所示。传感器向座椅模块提供位置反馈信号，座椅模块用于记忆存储和调用操作。

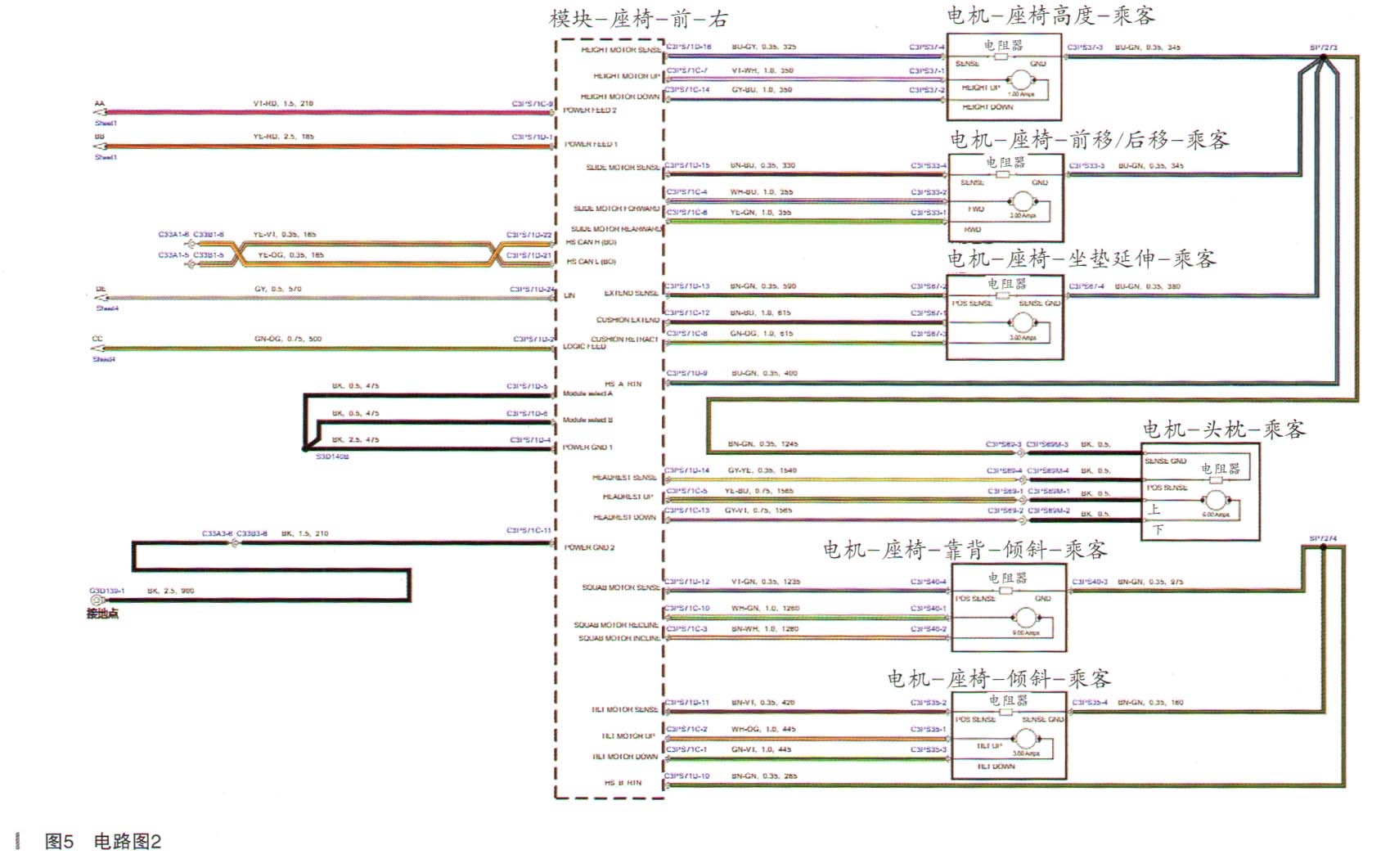

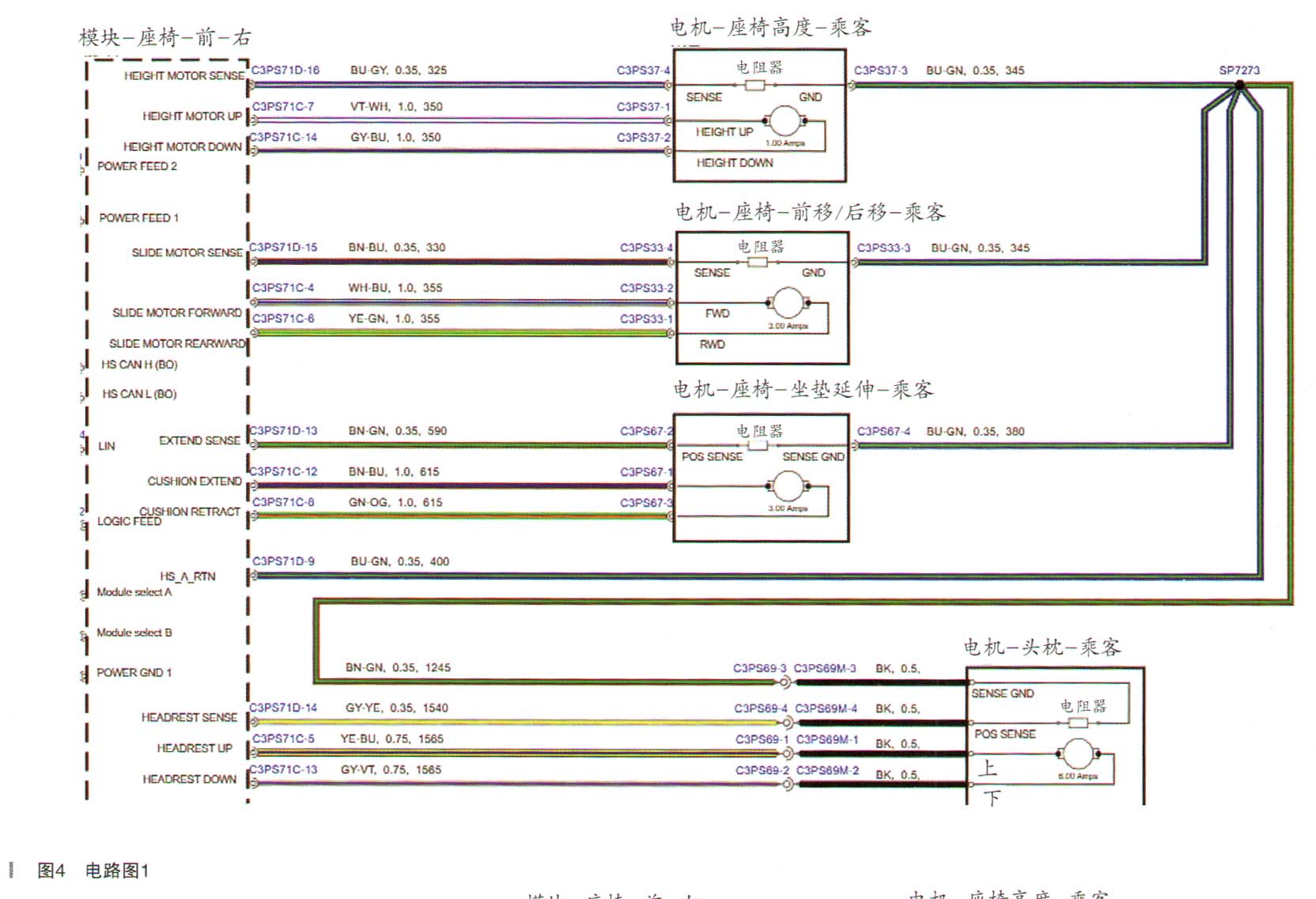

（3）根据原理检查车辆右前座椅插头C3PS33，表面无损坏现象，参考电路图（如图4和图5所示）使用示波器测量C3PS33-4和C3PS33-3电机霍耳传感器波形。
（4）拔下右前座椅移动电机插头，测量C3PS33-3电压为0V，测量C3PS33-4电压为13V蓄电池电压，如图6所示。

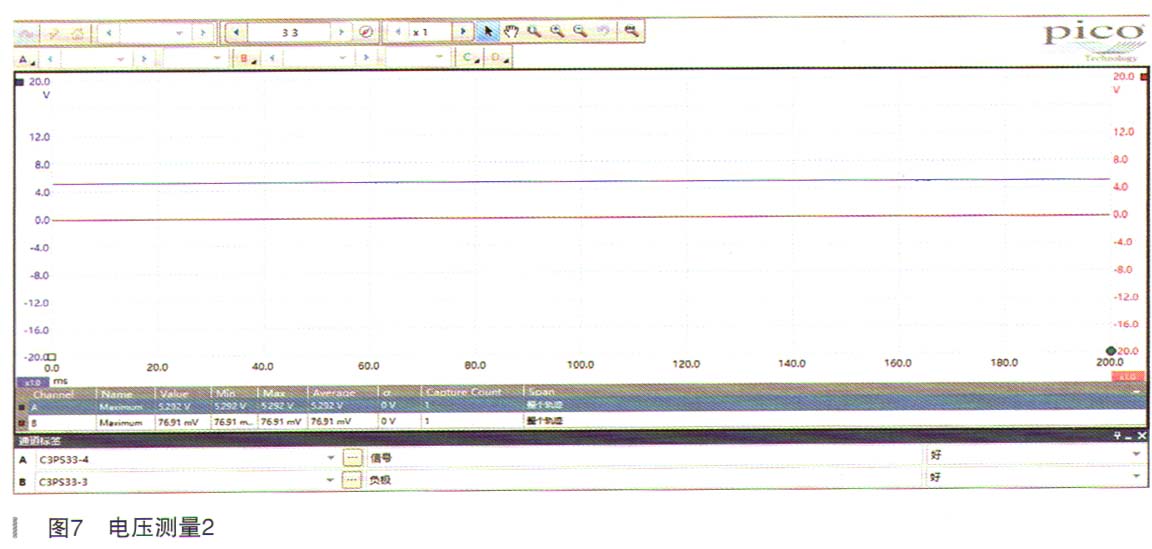

（5）插好座椅电机控制插头，测量座椅不移动时控制波形，测量C3PS33-3电压为0V，测量C3PS33-4电压为4.9V，如图7所示。

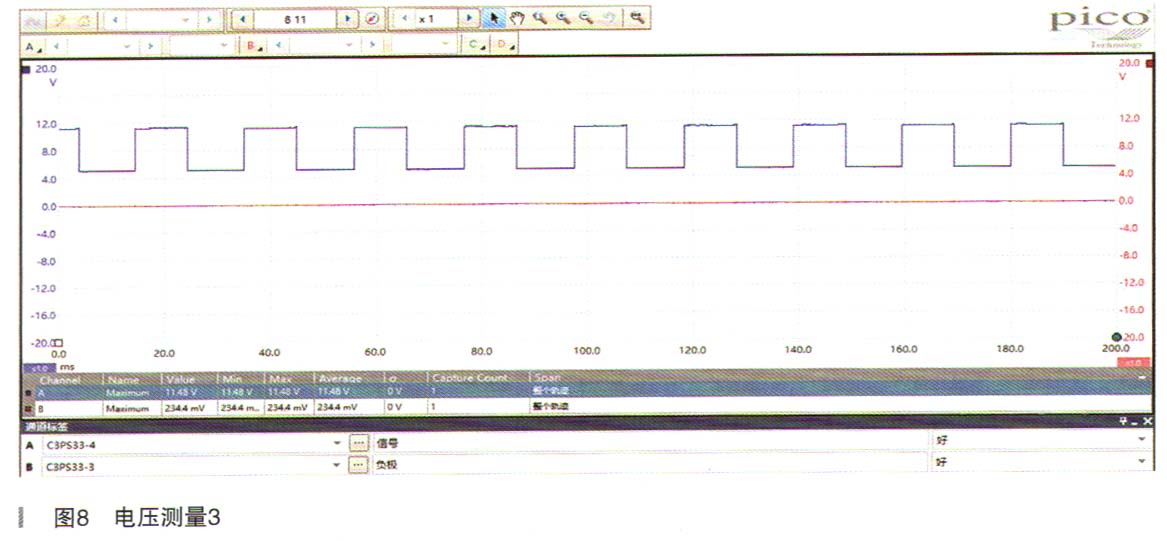

（6）打开点火开关，插好电机控制插头，测量座椅前后移动波形，车辆右前座椅电机正常移动时C3PS33-3电压为0V，测量C3PS33-4电压为11V左右占空比信号，如图8所示。

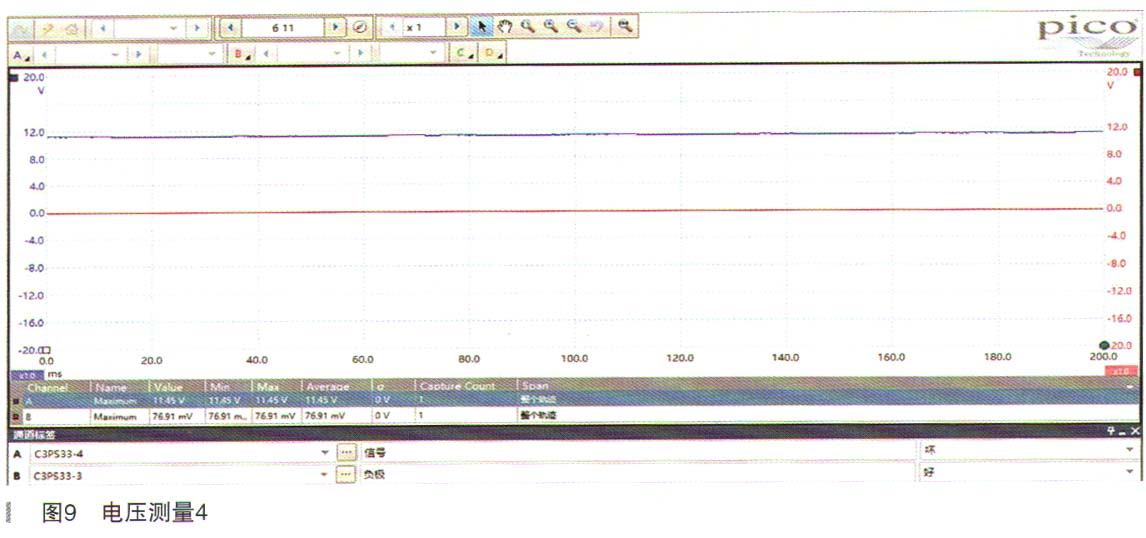

（7）点开点火开关，车辆故障出现时，推动座椅向前或向后移动座椅，推动开关车辆座椅动一下，座椅移动时测量C3PS33-3电压为0V，测量C3PS33-4电压为11V蓄电池电压，如图9所示。

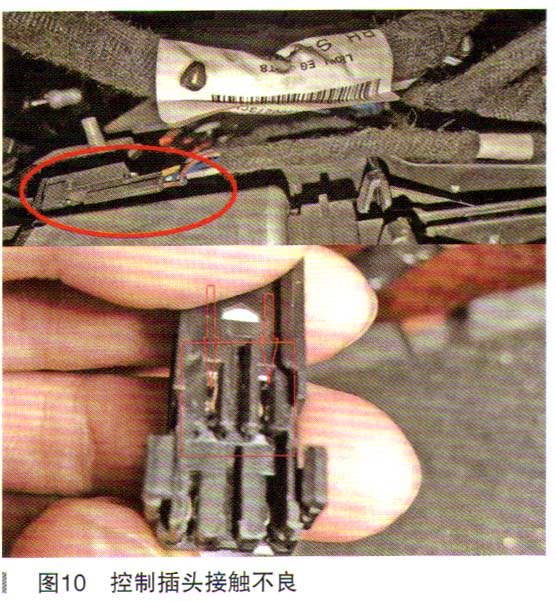

（S）根据以上分析座椅电机信号故障，测量位置是前后移动电U空制插头C3PS33，用手晃动控制插头，推动前后移动开关座椅恢复移动正常，再晃动故障出现，诊断为座椅前后电机控制插头C3PS33接触不良导致故障，如图10所示。
故障原因分析：座椅前后电机控制插头C3PS33接触不良故障。
故障排除二维修处理电机控制插头。
专用工具设备：诊断仪，示波器。
