一辆行驶里程约1.5万km的2020年路虎发现运动版车。客户反映：该车在白天行驶时仪表与娱乐显示屏变暗几乎看不清屏幕显示。
故障诊断：根据客户描述测试车辆，启动车辆，大灯关闭，仪表与娱乐显示屏显示亮度变暗，操作大灯开启和关闭都是依旧变暗，确认故障存在。
此故障与环境温度无关，故障偶尔出现，检查车辆无加装和改装现象。
连接诊断仪读取相关故障码，读取仪表控制模块无相关故障码，读取交互式显示模块A（IDMA）故障码B14A2-13 APIX2显示链路触摸屏电路断路。读取其他模块没有与屏幕变暗故障码。
诊断思路：
·车辆配置文件改变
·环境光线感知传感器
·车辆仪表或中央娱乐显示屏故障

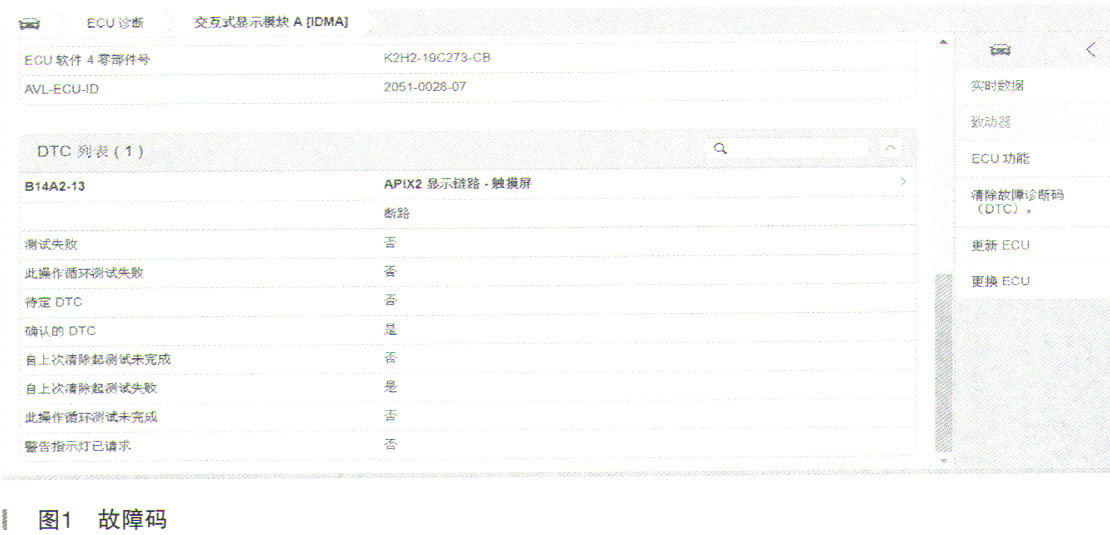

根据故障码B14A2-13（如图1所示），检查车辆娱乐显示屏控制模块插头无松动和腐蚀现象。
读取组合仪表控制模块（IPC）无相关故障码。
根据系统原理分析，仪表和娱乐显示屏的背景灯不受车内部件背景灯亮度调节开关控制，仪表和娱乐显示屏的背景灯不受雨量／光线传感器控制，其环境光线感知传感器集成在仪表中。
读取仪表控制模块
数据流，车辆停放维修车间且车间开启照明灯，娱乐显示屏与仪表屏幕变暗时，读取环境照明传感器电压

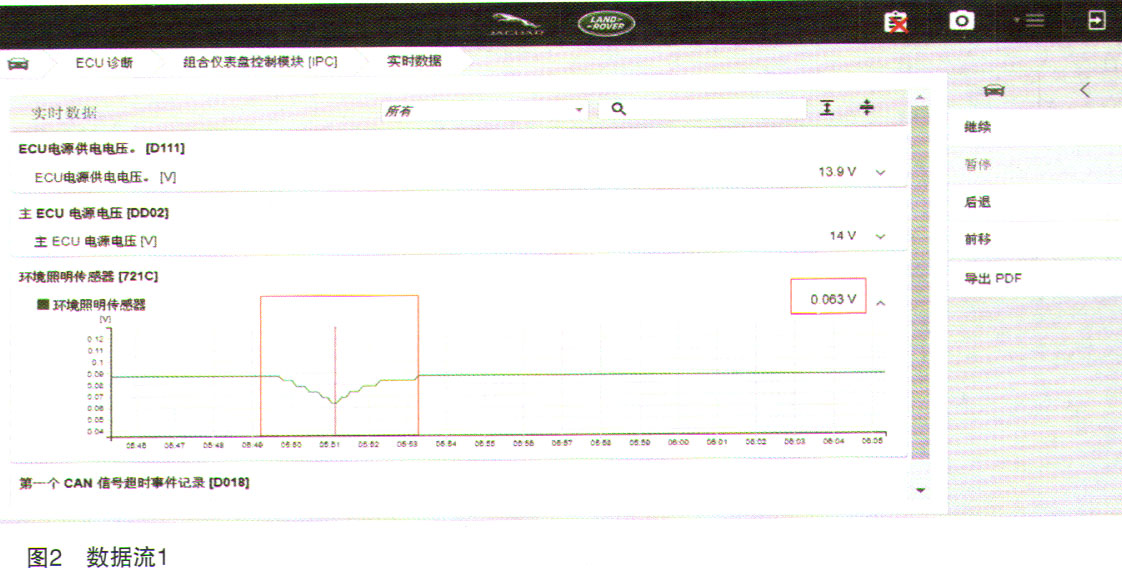

数据流（如图2、图3所示）：0.063-0.087V，电压波形不稳定，低电压数据。
重新启动车辆后屏幕变亮，车辆停放维修车间，车间环境灯光照明状态下，关闭前大灯照明。读取仪表控制模块环境照明传感器电压

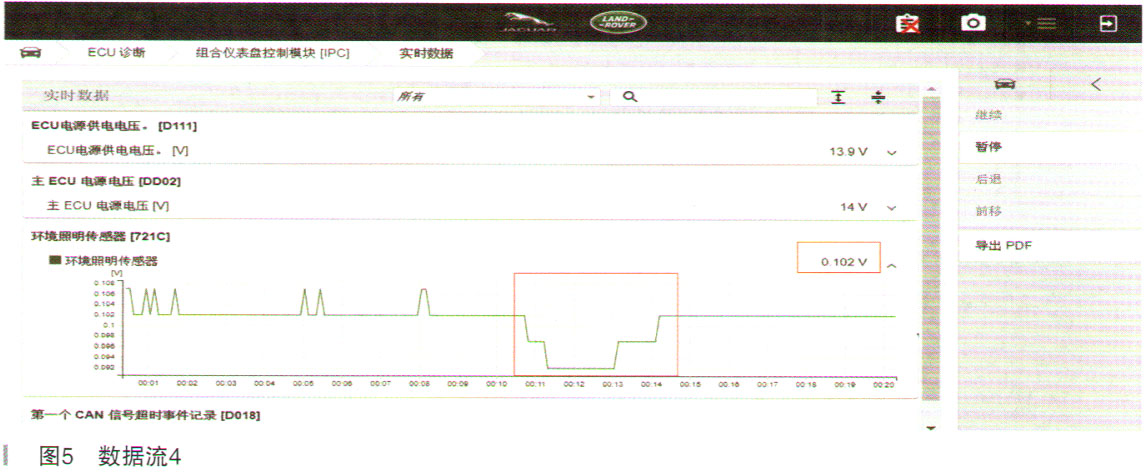

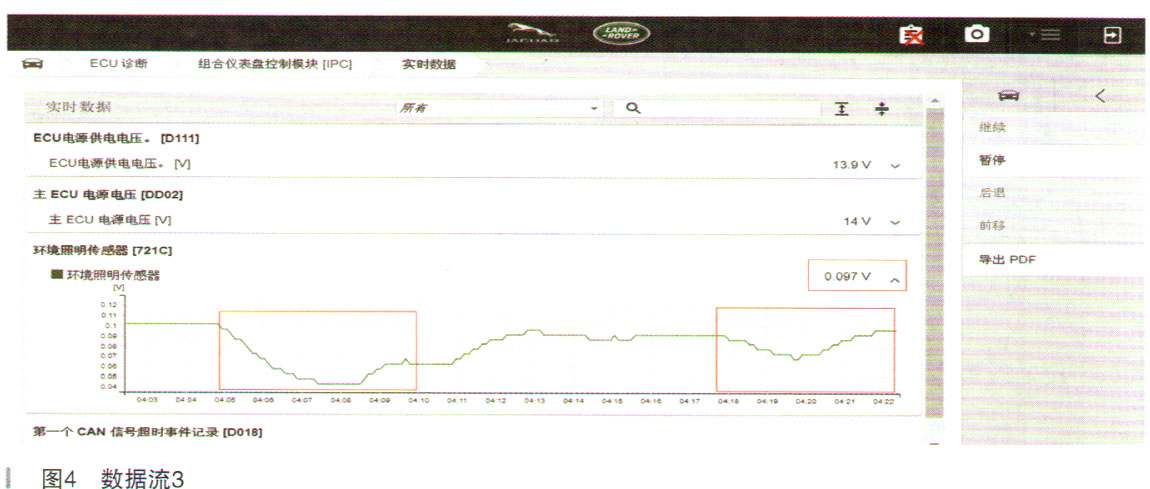

数据流：0.097V波动不稳定至0.102V，如图4、图5所示。
将车辆移动至外边环境阴凉位置，读取仪表控制模块环境照明传感器电压
数据流：0.757V。
将车辆移动到阳光下读取仪表控制模块环境照明传感器电压
数据流：0.581V。
