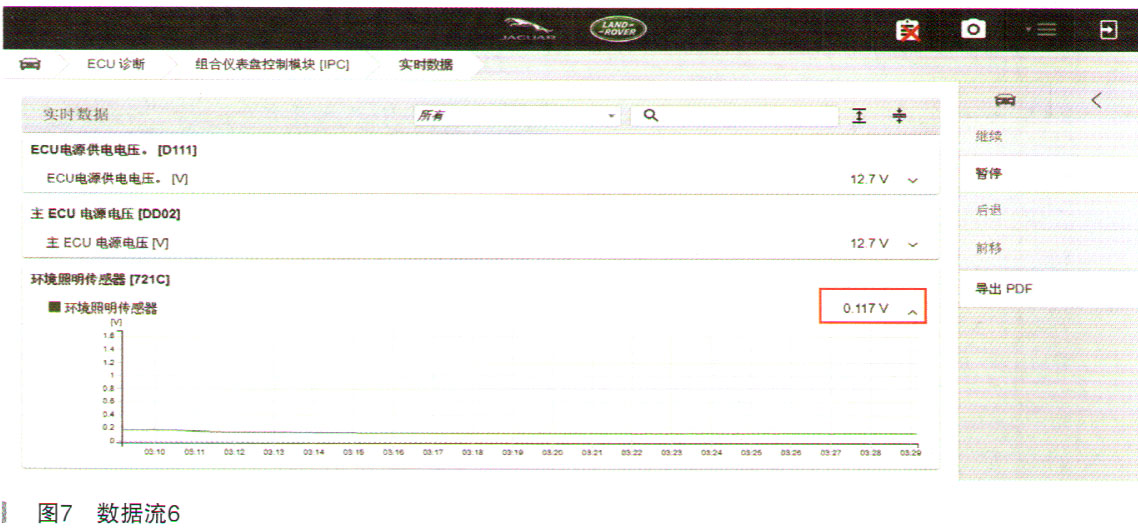

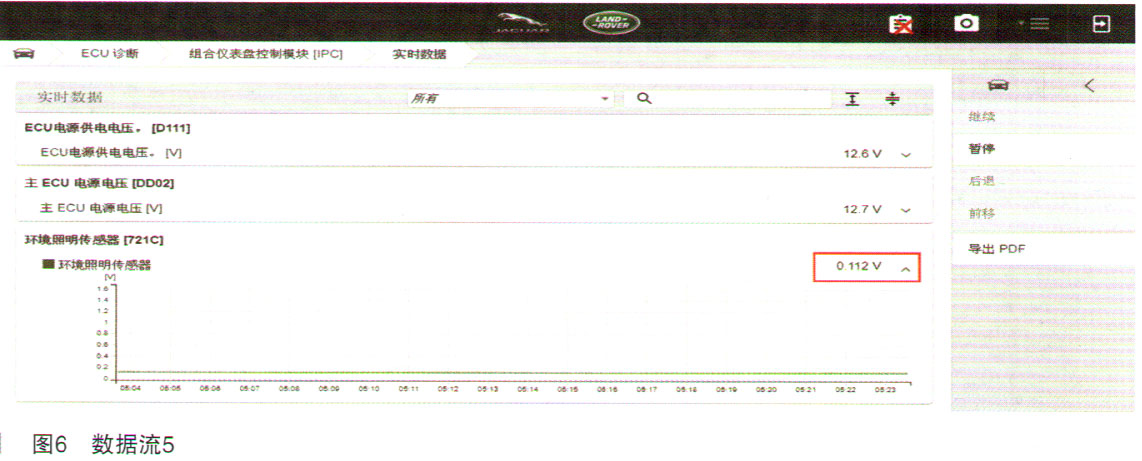

根据以上读取到的数据流怀疑仪表控制模块环境照明传感器电压信号故障。寻找同款车型，将车辆开进维修车间用车间环境灯光照明，与故障车停放同一位置，读取正常车辆仪表控制模块环境照明传感器电压数据流：0.112V平稳波形至0.117V平稳波形（如图6、图7所示），之间变化最低电压信号0.112V。



    将车辆移动至外边阴凉环境与故障车停放同一位置，读取仪表控制模块环境照明传感器电压数据流：0.576V至0.679V。

    将车辆开至阳光下与故障车在同一位置处，读取仪表控制模块环境照明传感器电压数据流：1.534V。

    等待约30s数据流电压0.791V至1.539V，数据为直线波形，过一段时间依旧有波形数据波形电压数据。

    经过上述对比数据流分析诊断故障车仪表控制模块环境照明传感器电压数据流电压，比正常车偏低和电压数据流波形波动不稳定，导致仪表和娱乐显示屏变暗。由于车辆环境照明传感器集成在车辆仪表内部，所以需更换仪表总成。

    故障排除：更换车辆组合仪表后测试车辆故障排除。

    故障总结：在维修车辆系统前了解系统工作原理与控制逻辑，经过诊断仪读取数据流分析对比，很方便快捷分析出故障点。
