图4中A、B两个端面到缸盖上平面的距离一样，说明排气凸轮轴信号盘位置正常。

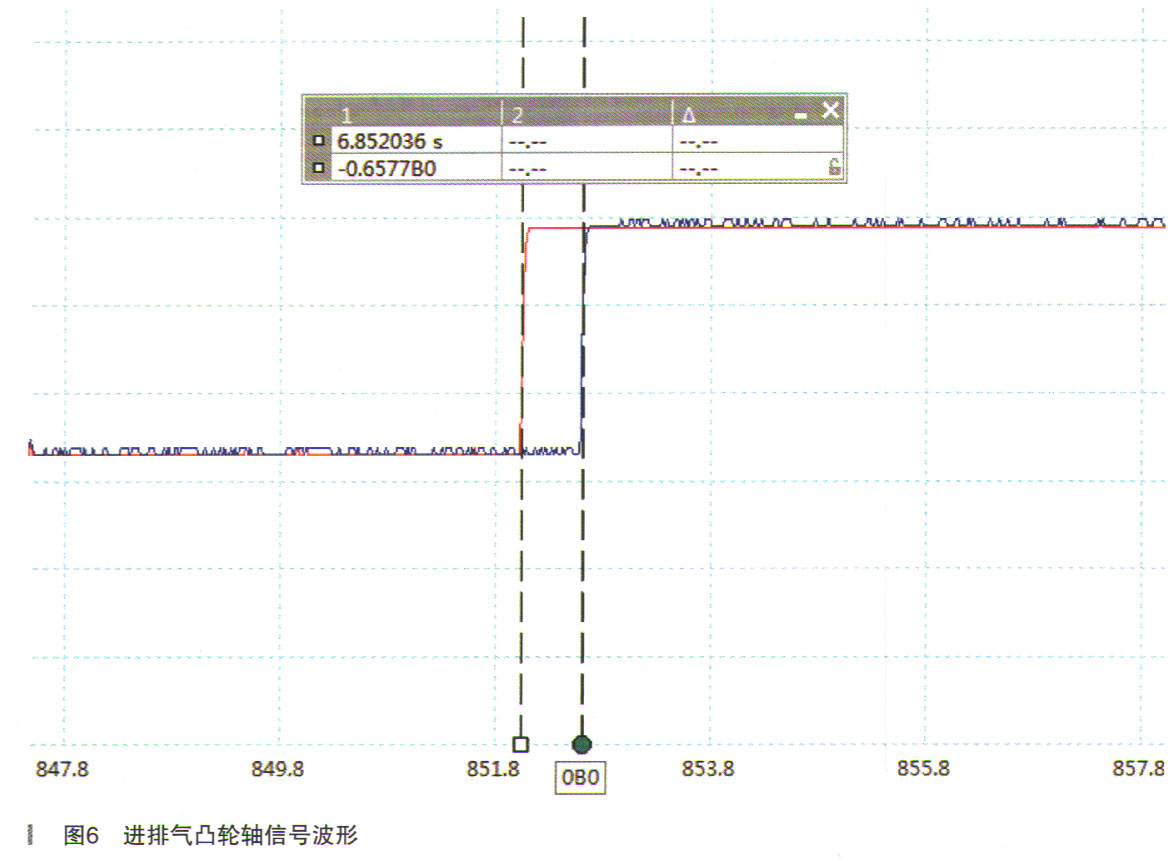

    发动机正时正确、排气凸轮轴信号盘位置正常，但为什么从波形上反映出排气凸轮轴信号有提前？于是再次翻阅原厂资料中故障码相关的信息提示，发现忽略了排气凸轮轴传感器安装位置的检查。检查排气凸轮轴传感器安装位置，如图5所示。当排气凸轮轴传感器固定螺栓紧固时，传感器角度会发生偏转，而且是相对排气凸轮轴旋转方向提前的位置。结合波形排气凸轮轴信号比进气凸轮轴信号提前，完全符合。于是将排气凸轮轴传感，器重新调整安装，再次测试波形，如图6所示。



    调整后，排气凸轮轴信号只比进气凸轮轴信号提前了0.6°（凸轮轴角度）。

    装配好试车20千米左右，再次读取故障码，无故障码存在。一个月后电话回访，发动机故障灯未亮过，故障排除。

    故障排除：重新调整安装排气凸轮轴传感器后，故障排除。
