路虎揽胜发动机故障灯亮,低速抖动检修
来源:汽车维修技师  作者:佚名  2021-07-05 09:19:06

     一辆行驶里程约7.7万km、配置3.0L SC V6 Petrol发动机的2015年路虎揽胜。

    故障现象:
    (1)客户抱怨车辆发动机故障灯亮,低速加速时发动机抖动。
      (2)测试车辆,凉车启动时发动机运转正常,热车后启动车辆怠速运转无抖动现象。
      (3)热车后缓慢加速,转速700~900r/min时发动机抖动,同时发动机故障指示灯闪烁,高于900r/min低于700r/min发动机不抖动。

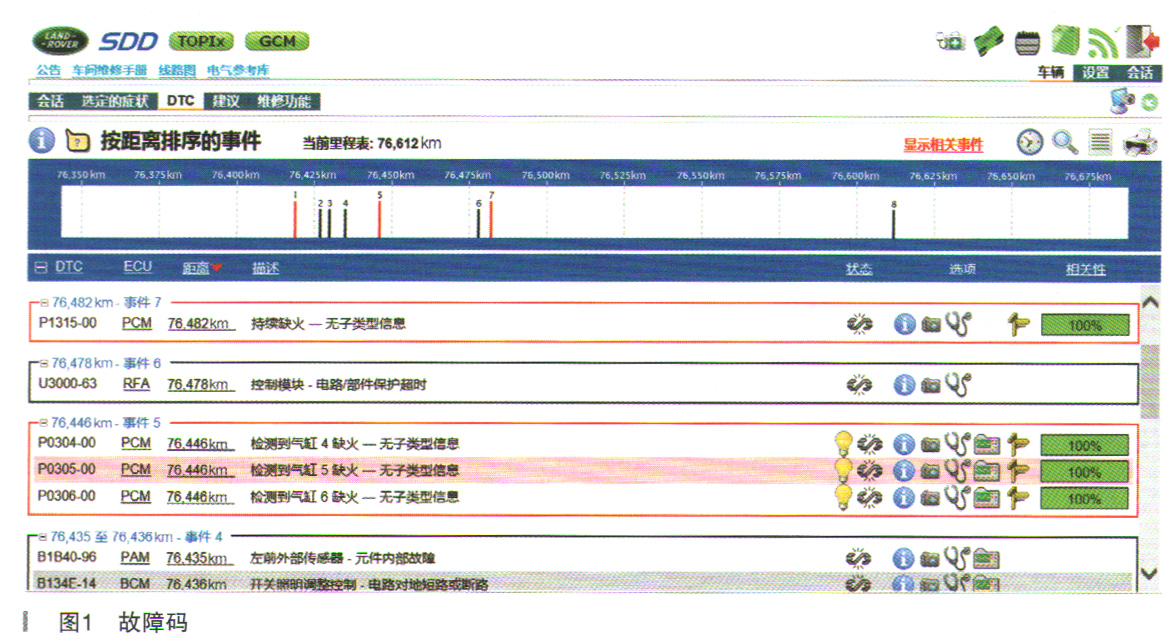

      故障诊断:连接诊断仪读取相关故障码,有:P1315-00 PCM持续缺火一无子类型信息;P0304-00PCM检测到气缸4缺火一无子类型信息;P0305-00 PCM检测到气缸5缺火一无子类型信息;P0306-00PCM检测到气缸6缺火一无子类型信息,如图1所示。
      诊断思路:
      (1)燃油供应不良,燃油质量较差。
      (2)发动机进气系统存在泄漏或密封不良。
      (3)空燃比过稀或过浓,催化剂/排气系统堵塞。
      (4)火花塞跳火不良,气缸压缩低。
      (5)凸轮轴位置传感器故障。喷油器或点火线圈接头断开、接头针脚缩回、接头针脚腐蚀,接头断开、接头针脚退出、接头针脚腐蚀。
    诊断过程:
      (1)根据故障现象,连接诊断仪,读取发动机失火数据,发现发动机4缸、5缸、6缸失火。清除发动机自适应值,启动车辆后发动机转速提升至700~900r/min车辆发动机抖动,诊断仪读取发动机失火数据,发现发动机4缸、5缸、6缸同时失火,如图2所示。
      (2)通过故障现象和发动机失火数据确认,发动机抖动因失火引起。

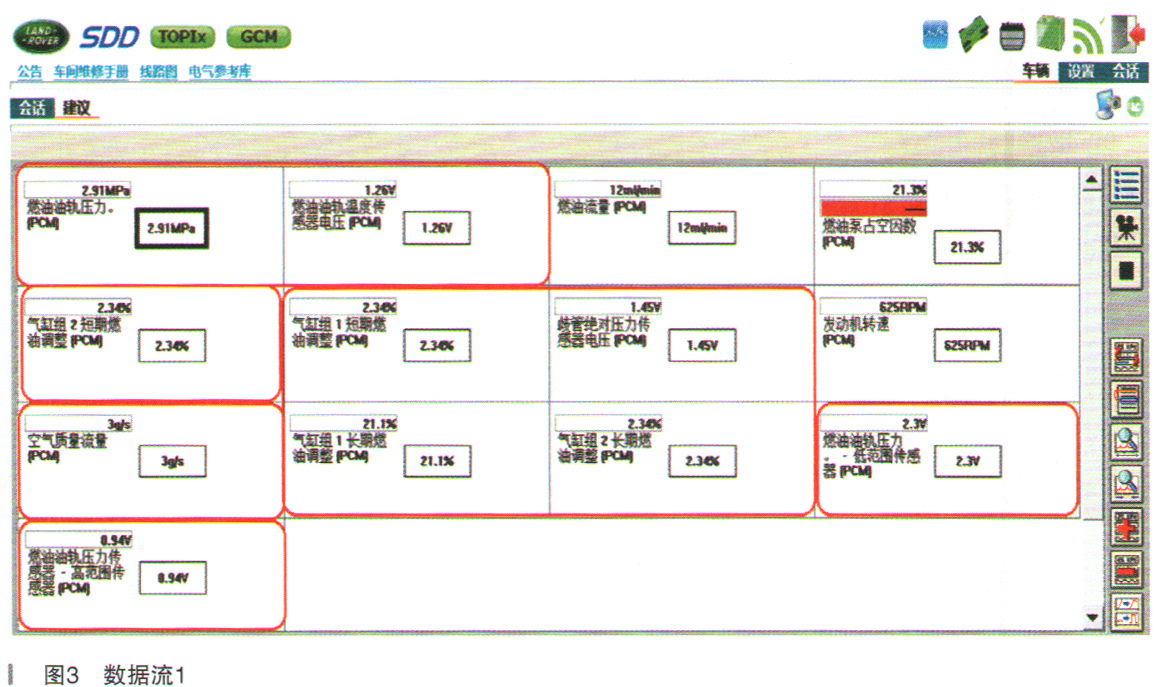

      (3)连接诊断仪,发动机正常工作温度,关闭空调,发动机无负荷怠速运转,读取发动机注气量3g/s,进气量正常范围内,燃油油压力2.9MPa,油轨压力正常,燃油油轨压力传感器一高范围传感器0.94V,电压信号正常,燃油油轨压力传感器-低范围传感器2.3V,电压正常。读取发动机气缸组1和气缸组2短期燃油修正像.34%,气缸组1长期修正值21.1%,气缸组2长期修正值2.34%,燃油修正值气缸组1超出标准值,如图3所示。

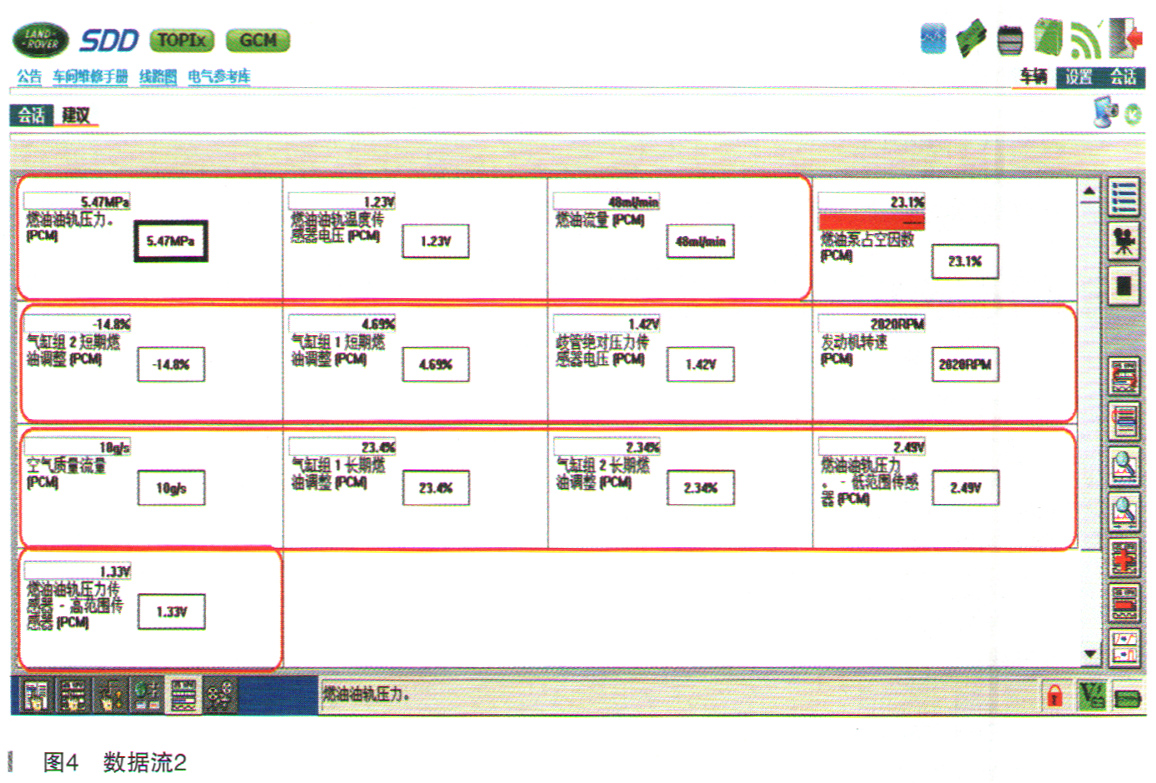

      (4)将发动机转速提升至2000r/min并保持,读取发动机进气量10g/s,进气量在正常范围内,燃油油轨压力5 AMPa,油轨压力正常,燃油油轨压力传感器一高范围传感器1.3V,电压信号正常,燃油油轨压力传感器-低范围传感器2.49V,低压压力传感器信号电压正常。读取发动机气缸组1短期燃油修正值-4.69%,气缸组2短期燃油修正值-14.8%,超出标准值,同时负数表示混合气过浓。读取发动机长期燃油修正值气缸组1长期修正值23.4%,正数表示混合气过稀;气缸组2长期修正值2.34%。燃油修正值气缸组1和2超出标准值,如图4所示。

[1] [2]  下一页
