故障现象:左前门玻璃无法升降,并且左右后视镜无法调节。
故障诊断:接车后,首先做故障验证,在钥匙2挡的情况下,操作左前门升降器开关升降玻璃,左前门玻璃
无法升降。使用左前门升降器开关,升降其他3个门玻璃,其他3个门玻璃也
无法升降,但单独操作其他门升降器开关升降对应门玻璃,可以升降。
我们在操作左前门升降开关升降玻璃时,发现有时在左前门内有放电的电流声音,操作后视镜左右按键并调节后视镜,发现后视镜开关上左右切换指示灯也不点亮,难道开关有问题?我们拆开左前门内饰,先看电流声音来自哪里?经过检查,声音来自左前门车门模块,如图1所示。
经过测试还发现,左前门车门模块不是一直有电流放电异响声音,只有当左前门升降器开关在钥匙2挡并开小灯,环境照明灯点亮时,才会有电流异响声音产生,如图2所示。
当照明灯不被点亮时,左前门车门模块无电流放电声音产生,我们在左前门升降器开关环境照明灯点亮与左前门车门模块产生异响的情况下,操作左前门升降器开关测量左前门玻璃升降器电机的插头的电器状态,如图3所示。
我们还发现,在拔掉左前门升降器电机插头进行测量时,左前门车门模块没有电流放电声音产生,就是说,只有带负载的情况下,才会产生电流放电异响。使用万用表电压挡进行测试,万用表能够显示12V电压,说明供电线路的状态没有问题。
我们将所有元件恢复,使用诊断仪读取系统故障,如图4所示。
从U0199-00故障码可以看出,问题出在左前门车门模块,我们打开左前门车门模块,测试声音到底出在哪里?如图5所示。
声音来自左前门车门模块的一个微型继电器,此继电器如果产生声音,一个是本身继电器有问题,一个是继电器的供火与继电器所带负载有问题,另一个就是我们所说的控制部分出问题,就是模块本身有间题。

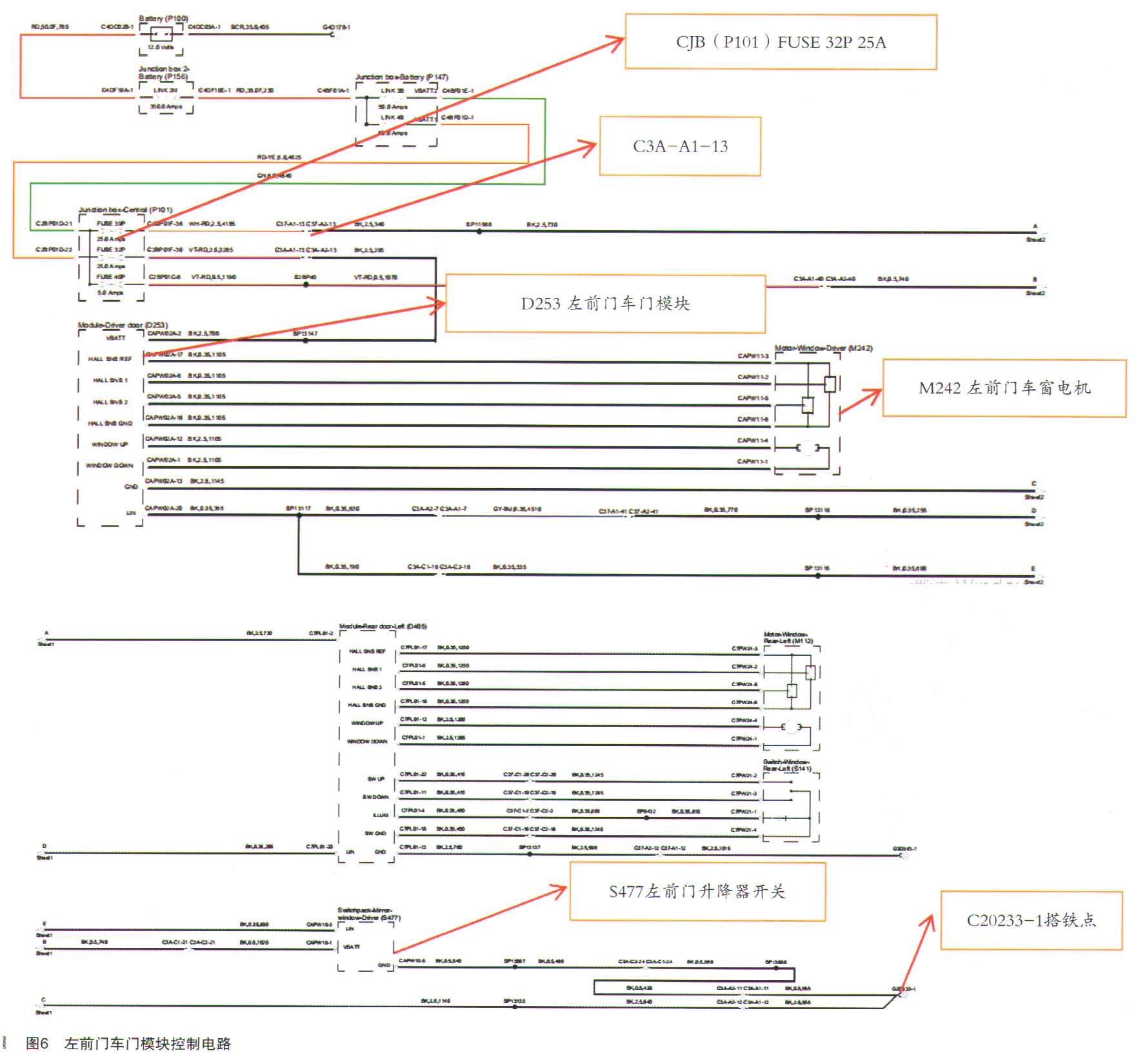

先找出左前门车门模块电路图(如图6所示),进行仔细分析,然后再做下一步检测步骤。
