查阅电路图发现，鼓风机控制模块上的2线插头是空调鼓风机上的火线和控制线路。将这2线插头上的C2h102B-1线接上12V蓄电池正极，C21-110213-2接上蓄电池负极，空调鼓风机能够高速运转。由此说明空调鼓风机本体工作正常。

    测量鼓风机控制模块上的3线插头。测量C2H102-1的接地电阻，为0，正常；测量C2H102-2至C21-1101 D-2线路，未发现断路及短路等异常情况；测量C2H102-4与C2H123D-2的供电电压，为12.5V，正常。

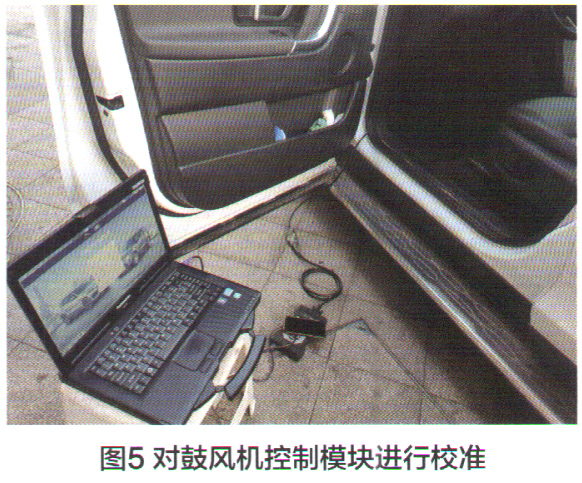

    通过上述检测，说明鼓风机及鼓风机周边线路均工作正常，只剩下鼓风机控制模块本体没有检测。到仓库领一个鼓风机控制模块并装车后，连接路虎专用诊断仪SDD，在空调系统中依旧存有故障码B108754-LIN总线A校准丢失。通过仪器进行校准操作（图5），很快就顺利完成校准。打开空调调整出风量，正常，且空调面板上的各功能按钮、指示灯等都工作正常，该车故障已被彻底排除。

维修小结：

    本案例中的故障比较简单，诊断起来也不麻烦。但在维修过程注意的是：使用专用诊断仪对空调系统进行校准时，应按照规范将鼓风机控制模块安装在原有位置后，才能进行校准操作。否则，鼓风机控制模块可能会很快发热，不仅可能会导致校准失败，而且有可能会因为高温而损坏新的鼓风机控制模块。
