一辆行驶里程仅50km、配置3L AJ20 P6H发动机的2021年路虎揽胜运动。该车启动后发动机抖动厉害。
故障诊断:
(1)车辆启动后发动机抖动厉害,同时发动机故障灯点亮,确认故障存在。

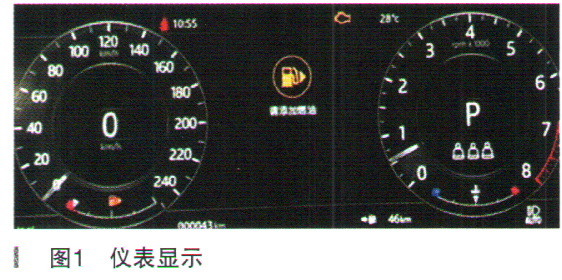

(2)路试发现车辆启动后发动机抖动,偶尔抖动一会儿后自动熄火,开始凉车抖动车热后不抖动,车辆行驶约5km又出现发动机抖动现象,发动机故障灯点亮,同时发动机转速表跳动不稳定,如图1所示。
(3)测试车辆,此故障与环境温度无关,开始时凉车出现抖动,几次路试后发现车辆大负荷行驶时才出现抖动,再急加速时抖动消失,再加速发动机大负荷时出现抖动,出现后缓慢加速靠边停车,发动机持续抖动,熄火再次启动抖动消失。
(4)连接诊断仪读取相关故障码,读取PCM故障码为:P0305-00检测到气缸5缺火一无子类型信息;P0306-00检测到气缸6缺火一无子类型信息,如图2所示。
(5)诊断思路。
①点火系统(点火线圈、火花塞、控制线路);
②燃油系统(燃油系统传感器或执行器、喷油器、燃油系统控制电路);
③进气系统(泄漏、堵塞、控制阀);
④气缸压缩(气门密封不良、活塞活缸筒磨损)。

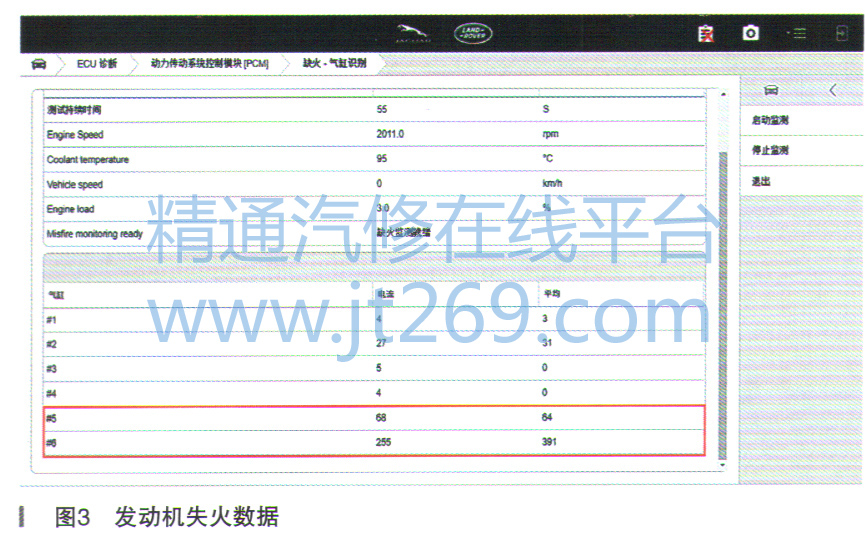

(6)根据故障码与故障现象读取发动机失火数据,进入PCM模块功能,发动机抖动时读取发动机失火数据,发现发动机5缸和6缸失火数据过多,如图3所示。

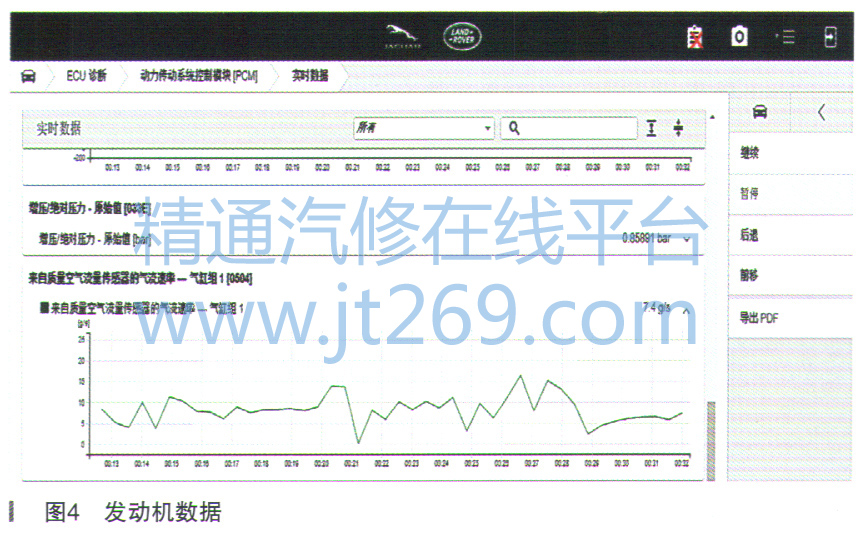

(7)根据以上数据和故障现象读取发动机数据,发动机抖动时,怠速时进气量为7.4g/s,进气偏高,如图4所示。
(8)根据以上数据,分析怀疑发动机进气管路存在泄漏,使用烟雾测试仪对发动机进气系统管路加压测试,观察发动机进气管路无泄漏现象,检查进气管路无损坏、变形、泄漏现象。
(9)根据以上检查排除发动机进气系统管路故障,拆下5缸和6缸火花塞检查未见异常,将5缸和6缸火花塞与点火线圈与1缸和2缸对换,测试车辆故障依旧,5缸和6缸失火过多。
(10)根据以上数据,怀疑发动机喷油器故障,对换5缸和6缸喷油器,将5缸和6缸喷油器对换1缸和2缸,测试车辆,路试发动机抖动后去读PCM故障码:P0305-00检测到气缸5失火,没有任何子类型信息;P0306-00检测到气缸6缺火,无子类型信息;P1315-00持续失火,催化剂损坏,没有任何子类型信息。

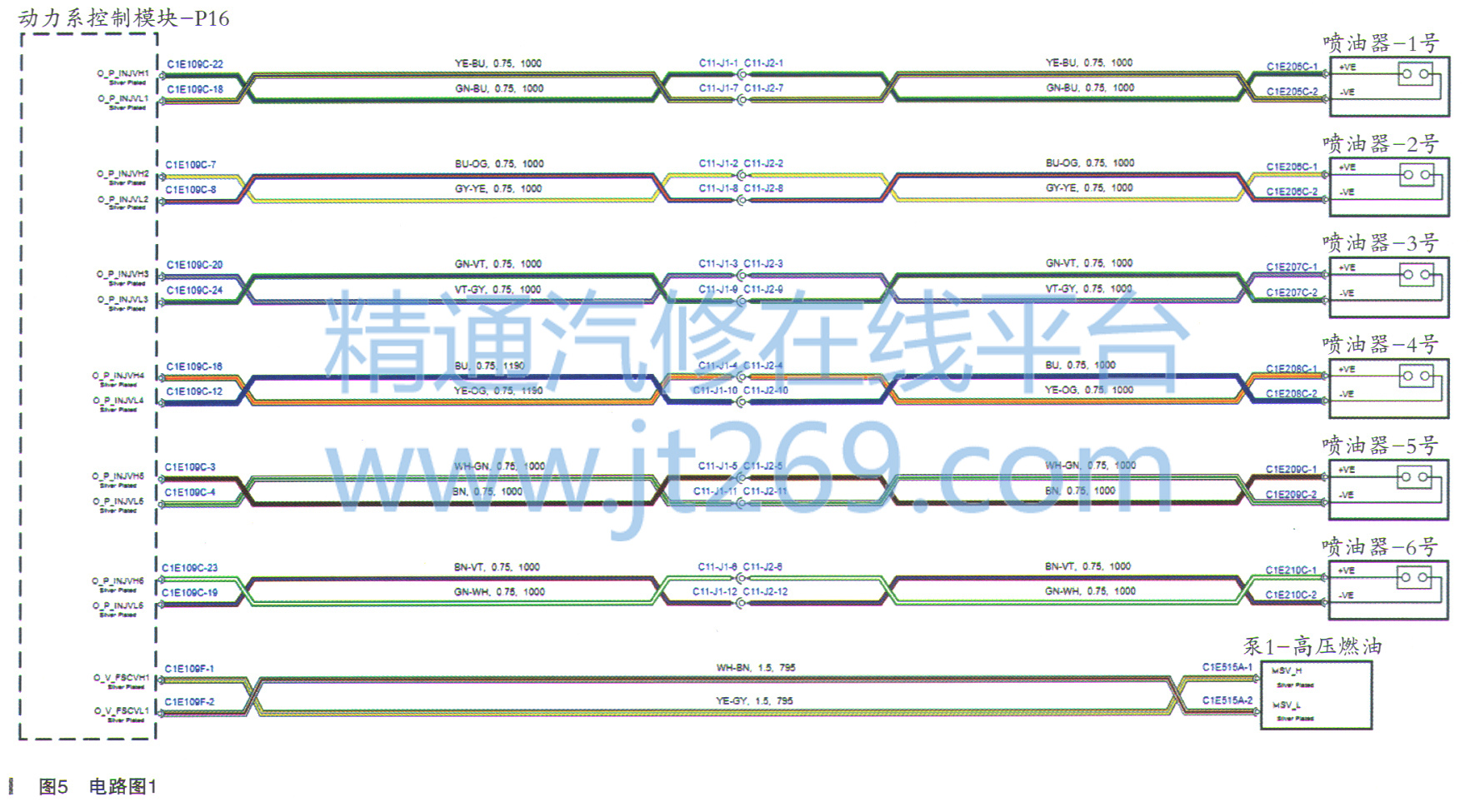

(11)参考电路图(如图5所示),测量5缸喷油器C1E109C-3与C1E109C-4电阻值为2.3Ω,在正常电阻值范围内,测量6缸喷油器C1E109C-23与C1E109C-19为2Ω,正常电阻值范围内。
