一辆行驶里程约2.5万km、配置3L AJ20-P6H发动机的2020年路虎揽胜运动。该车启动后,仪表提示检测到充电系统故障。
故障诊断:

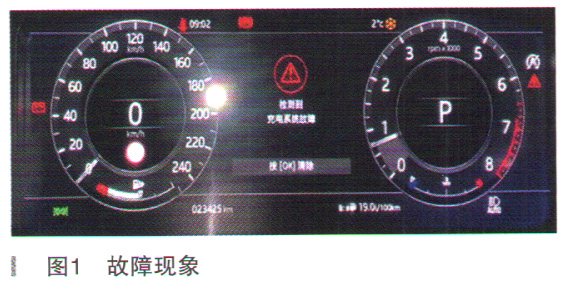

(1)确认故障。拖车进店后启动车辆,仪表提示检测到充电系统故障,发动机运转正常,同时仪表
蓄电池故障灯点亮,如图1所示。
(2)驾驶员发现此故障,此故障与温度无关,永久性存在。
(3)检查车辆无加装和改装电子物品,查看车辆配置无明显更改痕迹。
(4)查询维修历史,无事故维修和相关故障维修记录。
(5)连接诊断仪读取相关故障码:电力变频转换器控制模块"D" [EPICD] POD33-11直流一直流转换器电路电压过高-对地短路;网关模块“A”[GWM] P065B-16发电机控制一电路范围/性能,电路电压低于门限值,如图2所示。
(6)诊断思路:
①车辆12V蓄电池故障;
② MHEV蓄电池系统故障;
③直流对直流转换器的电源和接地电路断路或电阻过高;
④直流对直流转换器内部故障。
(7)检查车辆
蓄电池正负极电缆,安装良好,无松动、进水腐蚀现象,使用EXP 1080检测仪检查车辆
蓄电池电压,11.2V蓄电池电压过低,检测需要充电。
(8)对车辆
蓄电池充电后测试,启动车辆,车辆
蓄电池电压12.5V,车辆不发电。
(9)根据故障现象与故障码检查BISG正负极电缆,安装良好,无烧蚀松动现象,皮带驱动一体式启动机发电机(BISG)安装良好无松动,电机驱动皮带安装良好,控制插头安装良好无松动腐蚀现象。
(10)根据故障现象读取车辆MHEV系统数据,读取EPICD模块,

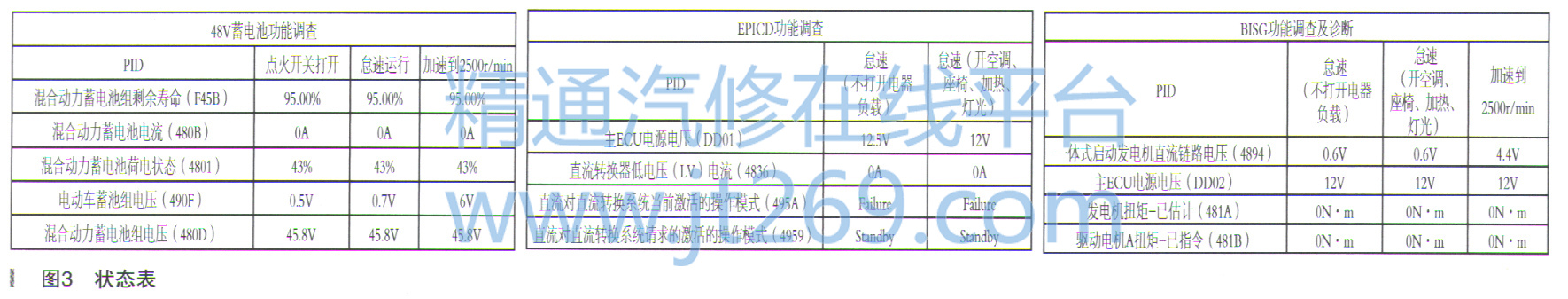

数据流直流转换器低电压(LV)电流(4836)无论什么状态都没有电流输出(OA),读取直流对直流转换系统,当前激活的操作模式(495A)无论什么模式下都是Failure,读取直流对直流转换系统请求的激活的操作模式(4959),无论什么模式下都是Standby,根据数据分析直流对直流转换器不工作,如图3所示。
