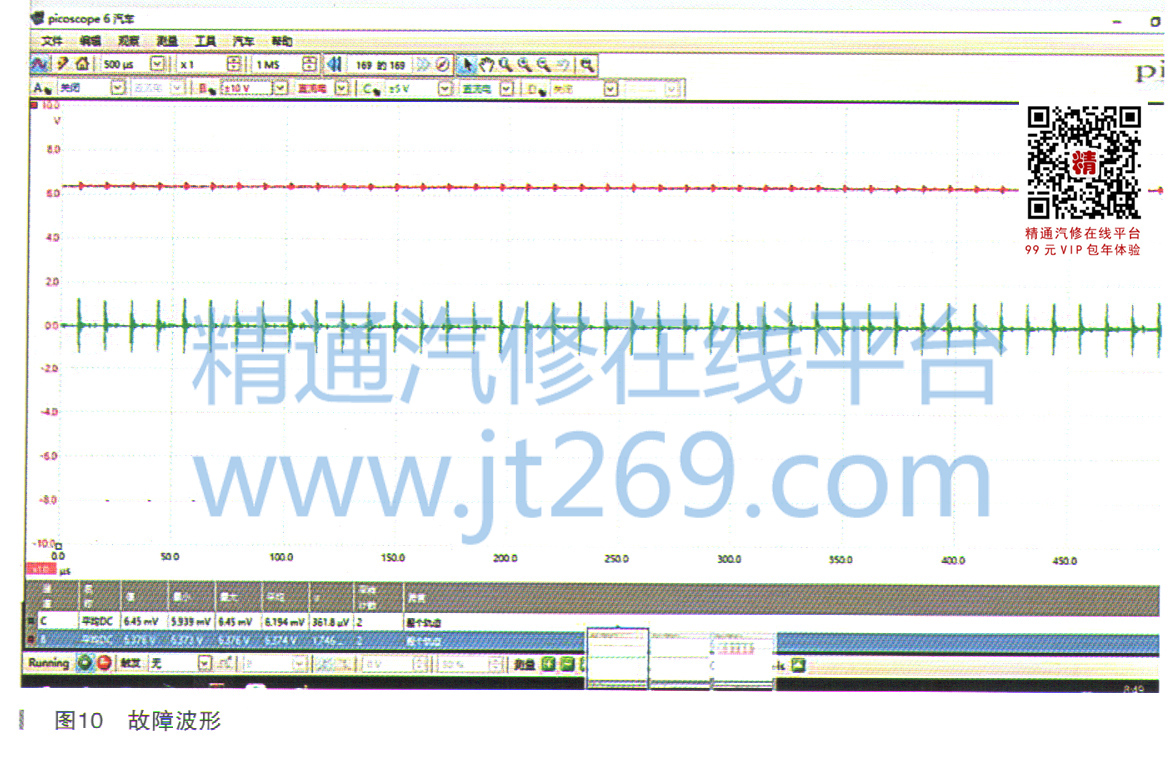

根据上述故障出现时捕捉到的波形确认为底盘CAN H对地短路。通过对底盘CAN网络的中间插头进行断开，故障时断开C32-D2插头，测得C32-D2-10、11的波形恢复正常，如图9所示。测得C32-D1-10为6.45mV直线，C32-D1-11为6.376V直线的波形，如图10所示。
故障时断开底盘CAN插头C29-B1，测得C29-B1-6、C29-B1-7的波形恢复至正常的波形，同时测得C29-B2-6为6.45mVA线、C29-B1-.7为6.376V直线，说明故障点在C29-B 1插头往底盘CAN终端模块RCM模块插头C3R114B的底盘CAN H线路上存在对地短路故障。
