路虎卫士智能启停不可用故障检修
来源:汽车维修技师  作者:佚名  2022-09-11 08:25:51

    根据以上数据分析当打开点火开关后车辆轻混蓄电池电压(409F )0.5V且电压过低,启动车辆发动机运转后轻混蓄电池电压(409F ) 39.8V且电压偏低。

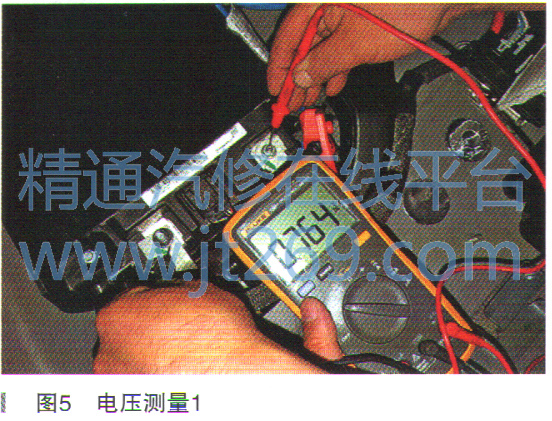

    根据以上数据打开点火开关且不启动发动机时使用万用表测量48V轻混蓄电池正负极两端电压0.764V且没有电压输出,如图5所示。

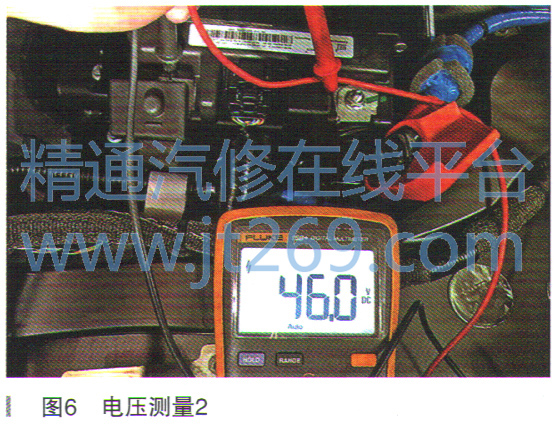

    测量同款车型,打开点火开关不启动发动机时使用万用表测量48V轻混蓄电池正负极两端电压46V,如图6所示。
      根据以上数据读取和测量诊断分析启动机/发电机控制模块 (SGCM)数据,启动车辆发动机怠速运转时,一体式启动机/发电机直流链路(4894)电压输出40V说明发电机发电,发电机扭矩已估计为 (481A)-5N·m,说明MHEV发电机(SGCM)发电正常。
    以上数据分析蓄电池电量控制模块(BECM)没有电压输出,诊断为蓄电池电量控制模块(BECM)故障,需更换BECM模块。

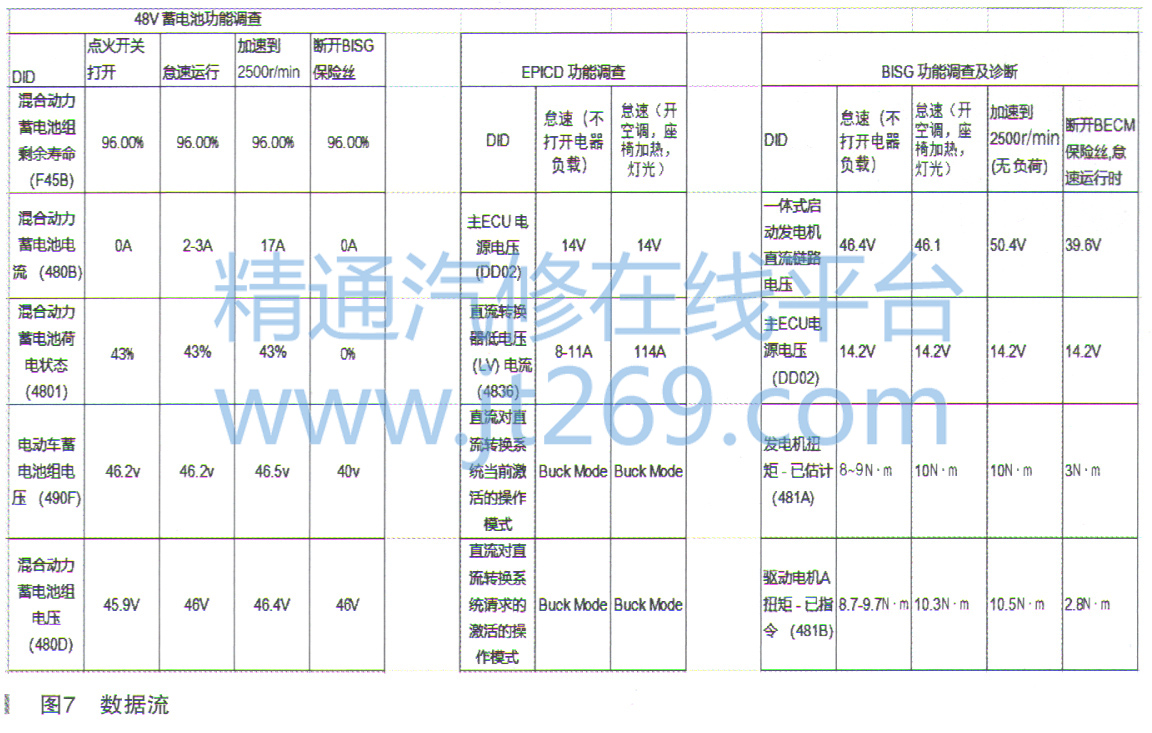

    更换新蓄电池电量控制模块 (BECM ),连接诊断仪读取蓄电池电量控制模块(BECM)数据流、电力变频转换器控制模块D(EPICD)数据流、启动机/发电机控制模块(SGCM)数据流,如图7所示。
    根据数据分析测试车辆MHEV系统发电恢复正常,路试车辆测试车辆智能启停工作正常。
    根据以上测试车辆确认故障排除!
    故障排除:车辆蓄电池电量控制模块(BECM)内部接触器不吸合且没有电压输出,导致MHEV系统电压过低。更换蓄电池电量控制模块(BECM)。
