故障诊断：根据维修技师反馈，客户反映发机故障灯亮（如图1所示），读得故障码为P2401-00，更换了DMTL泵后故障依旧。

    启动车辆，确认仪表上发动机故障灯亮，无其他故障提示，挂挡行驶正常。

    查看车辆无相关加装、改装情况。

    查询TOPIX无相关技术公告和服务活动。

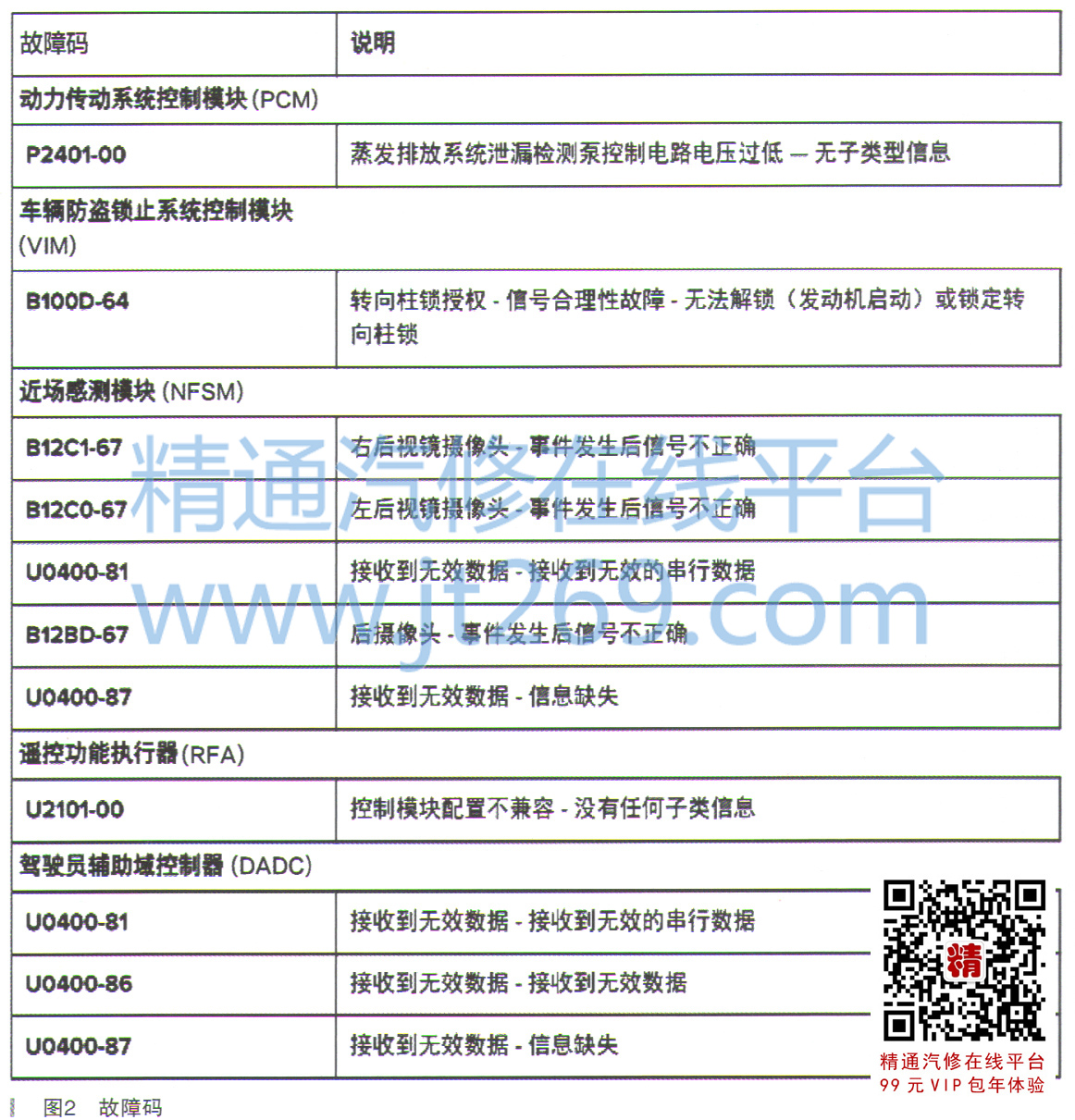

    读取故障码为P2401-00蒸发排放系统泄漏检测泵控制电路电压过低一无子类型信息等，如图2所示。

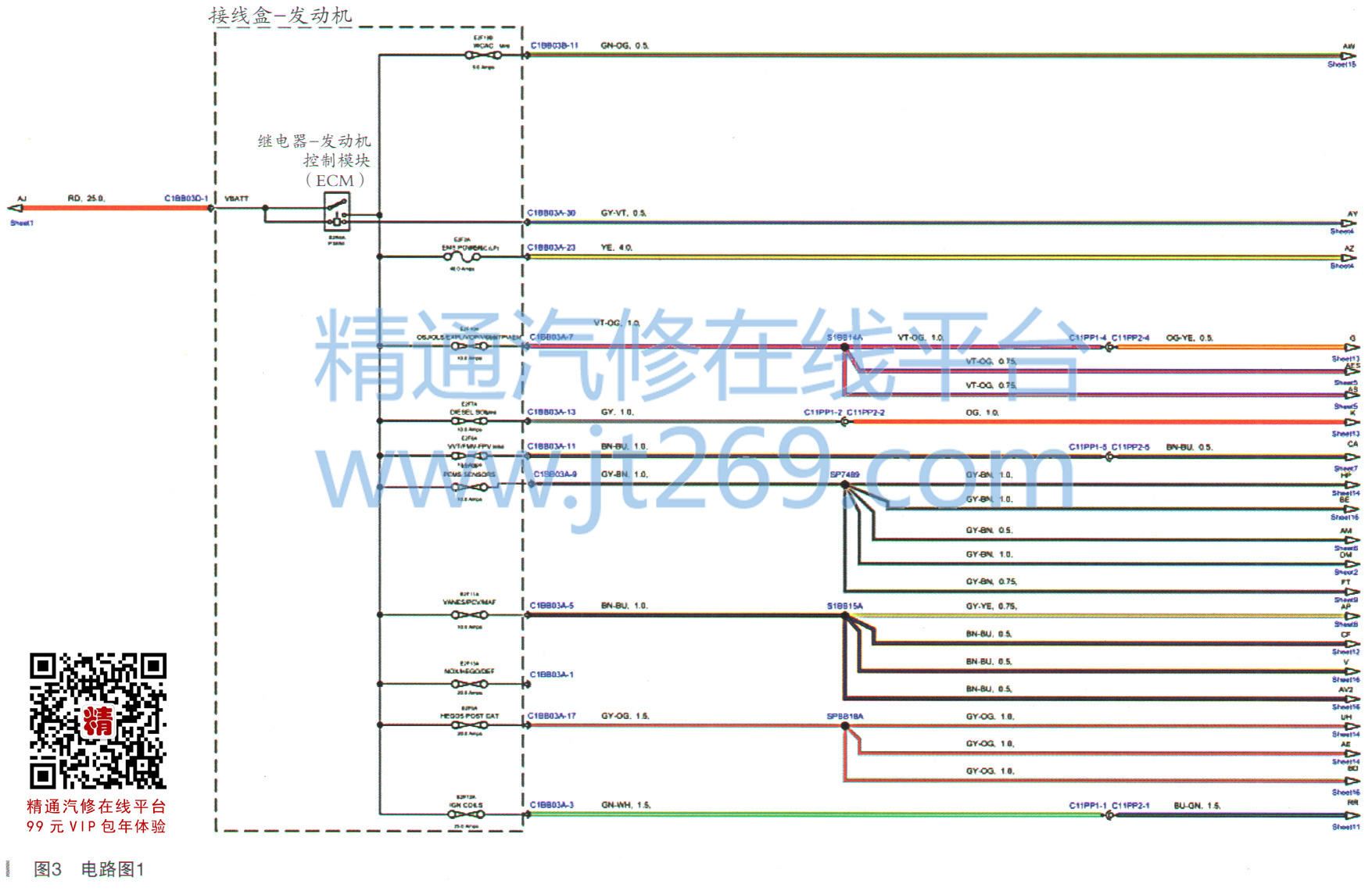

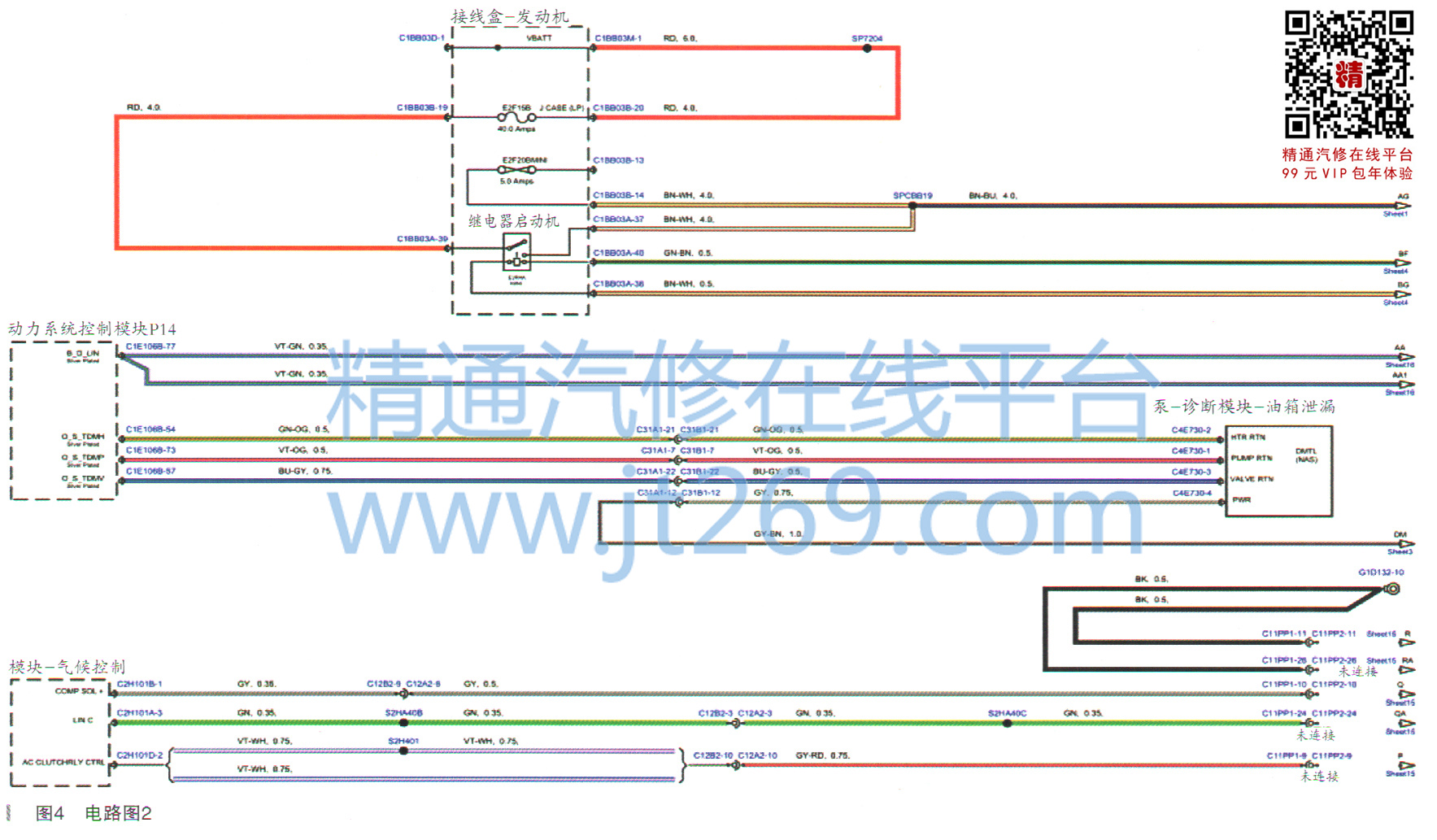

    根据故障码P2401-00说明为电气故障，应参考电路图（如图3、图4所示），要优先次序检查：①检查接头是否存在进水迹象，针脚是否存在损坏和／或腐蚀迹象；②检查油箱泄漏诊断模块泵电路是否对地短路；③检查DMTL电机是否短路。

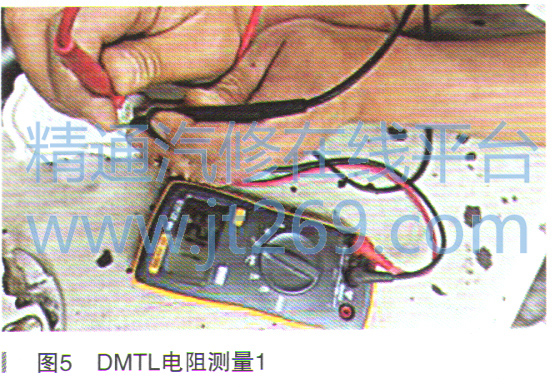

    检查DMTL泵插头锁紧正常，测量DMTL单元1脚和4脚的电阻值为112.3Ω，2脚和3脚的电阻值为71.2Ω，分别如图5、图6所示。对地之间的电阻为无穷大，说明没有对地短路、断路情况。参考电路图，测量C4E730-1、C4E730-2、C4E730-3对地电阻为无穷大，如图7所示。
