（5）对后摄像头软件更新，更新成功，测试故障依旧存在。
（6）根据以上检查，排除后部摄像头电源与负极线路和CAN网络控制电路。
（7）替换后部摄像头，测试车辆故障依旧存在。
（8）根据故障分析，怀疑视频信号线存在故障，使用万用表打开点火开关测量C4MP19-
SCR与C4MP19-6两端电压0V，挂入R挡位也是0V，没有电压输出；关闭点火开关测量C4MP19-
SCR与C4MP19-6两端电阻值0Ω，电阻值过小，存在短路。

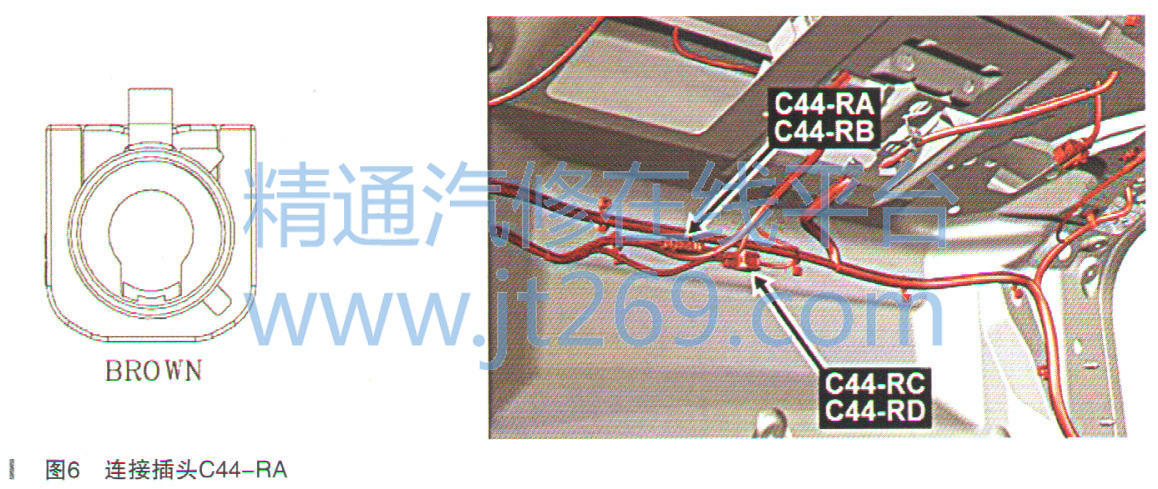

（9）根据以上测量诊断摄像头视频信号线存在短路，参考电路图，在后尾盖有连接插头C44-RA，如图6所示，插头安装良好无进水腐蚀现象。
（10）断开插头C44-RA，测量C44-RA-
SCR和C44-RA-1电阻值为74.2Ω，电阻值正常。
（11）根据以上测量，诊断为插头C44-RB至C4MP19视频信号线存在短路，拆下线束检查表面无损坏。

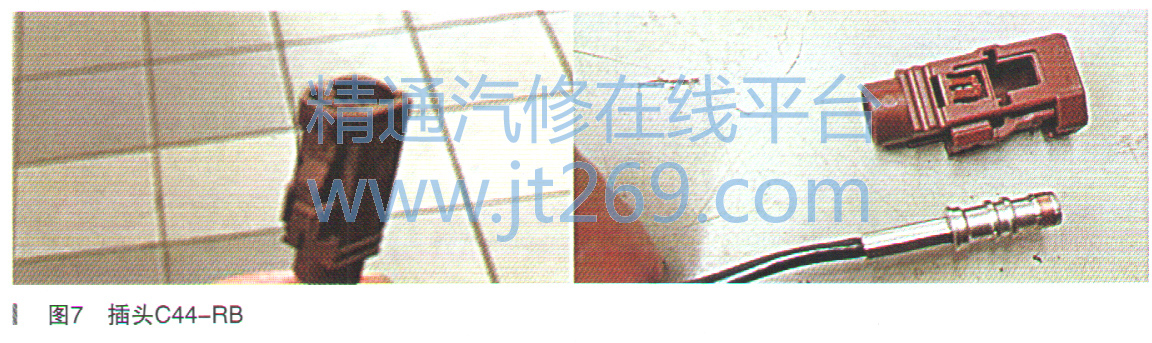

（12）断开插头，发现插头C44-RB短路，如图7所示，切断短路插头修复线束。
（13）修复线束后插上后部摄像头，测量C44-RA-
SCR和C44-RA-1两端电压，打开点火开关和挂入R挡位时电压0.6V。
（14）测试车辆，挂入R挡倒车影像显示正常，确认故障排除。
故障原因：后部摄像头视频信号线短路导致倒车影像不工作，仪表报警。
故障排除：维修插头C44-R8。
