一辆行驶里程约19000KM的圣达菲2.0VGT柴油车，供油系统原理如图1所示。汽车在行驶途中因机油滤清器漏油造成发动机拉瓦，最后拖到修理厂进行修理。但奇怪的是修复后发动机不能着车。发动机启动一次后，就再也无着车迹象，同时发动机故障灯点亮，用检测仪读到故障码P0340：凸轮轴传感器/曲轴传感器故障。

ECU根据电控柴油机曲轴信号盘与凸轮轴信号盘的相位关系判断柴油机运行的角度相位(也称判缸)并计算柴油机转速。仅在判缸成功后才能开始喷油，如图2所示。在正常条件下，有以下几种启动模式。

1．正常模式(曲轴/凸轮轴传感器均正常)：在启动过程中，曲轴信号与凸轮轴信号均正常时，ECU结合曲轴缺齿判断与凸轮轴多齿判断进行判缸。判缸过程迅速、可靠。

2．后备模式1(仅有凸轮轴传感器)：在启动过程中，仅有凸轮轴信号时，ECU通过检测判缸齿(第1缸前的多余齿)确定当前柴油机的正确相位，从而按照正确的喷油时序喷射。

3．后备模式2(仅有曲轴传感器)：在启动过程中，仅有曲轴信号时，当ECU检测到一个缺齿时，猜测柴油机此时处于第1缸上止点前，按照此假定的角度相位，以1-3-4-2的喷油时序持续一定次数的喷射。当发动机转速超过一定阈值时，可以判断此相位正确，从而判缸成功；若没有转速升高的着火迹象，则重新假定一相位喷油以判缸。

4．如果信号始终不正确(错误的相位信号)：可能不能着车。

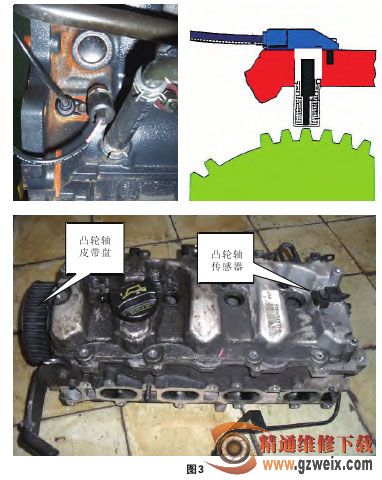

首先根据故障码检查了凸轮轴传感器和曲轴传感器的外观无损坏，安装位置1mm符合标准，凸轮轴传感器电压为5V也正常。用检测仪可以看到发动机的转速为350r/min，曲轴传感器的阻值为0.8kΩ。用示波器分别检测了这两个传感器的信号均正常。证明传感器及线路没有故障，如图3所示。

随后，询问维修技师维修过程后，得知该车是因漏机油造成拉瓦进行维修，可以判断在拉瓦前该车是正常行驶，但为什么在维修后不能启动呢。

经过仔细分析，在两个传感器都没有故障的前提下，只有一种可能：那就是曲轴传感器和凸轮轴传感器的信号不同步(这种故障在汽油车中也比较常见)，如图4所示。

对发动机的正时进行了检查，结果正常。考虑到曲轴和凸轮轴的信号不同步，决定把信号盘拆下来检查，结果在拆的时侯发现凸轮轴与凸轮轴皮带盘的定位销已经折断，如图5所示，导致凸轮轴和皮带盘不同步，至此，真相大白。因为这款发动机凸轮轴传感器是安装在凸轮轴皮带盘的另一端，所以正时是对的，但因为定位销断了凸轮轴并没和皮带盘同时运转，造成凸轮轴传感器检测到的信号和曲轴传感器检测到的信号不同步。修复后故障排除。
