一辆行驶里程约25600km, 搭载了4G18型发动机的华晨中华骏捷1.6 L轿车。车主反映:该车无法起动。
接车后:首先试起动发动机,只能听到起动机带动飞轮齿圈飞快转动的声音,但丝毫没有着车迹象。由此确定起动系统工作正常,推断可能的故障原因有:点火系统故障;供油系统故障:正时故障。
拔下气缸1的分缸线并接上火花塞,起动发动机,火花塞不跳火;拔下喷油器连接器,把试灯接在喷油器导线连接器上,起动发动机,试灯不闪亮.说明喷油器也不工作:在试起动发动机时.能听到发动机气缸进、排气的声音,说明发动机有气缸压力;查看正时标记,正常。由此确定在起动发动机时,正时正常.火花塞和喷油器均不工作,推断可能的故障原因有:发动机电子防盗系统故障;发动机转速传感器损坏;发动机控制单元工作不良。
拆开车钥匙,没有发现防盗芯片(图1).说明该车未安装发动机电子防盗系统。连接X431,在接通点火开关时,偶然发现组合仪表中发动机故障指示灯不点亮,这是不正常的。正常情况下,接通点火开关时发动机故障指示灯会点亮(黄色),当发动机起动后.发动机控制单元进行自检.大概4s后发动机故障指示灯熄灭。选择X431的功能键准备进入发动机控制单元.结果无法进入。由此确定发动机控制单元工作不良,推断可能的故障原因有:发动机控制单元的供电线路或搭铁线路有故障;发动机控制单元损坏。

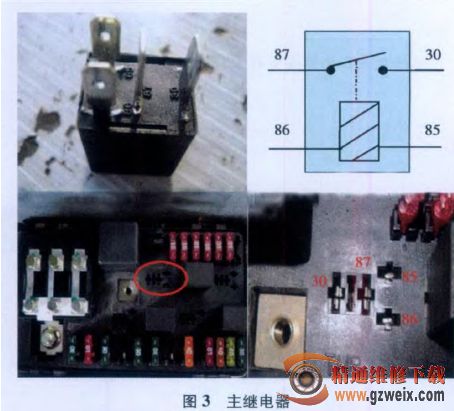

检查发动机主搭铁线.未发现有松动;拔下发动机控制单元的连接器,未发现连接器端子上有腐蚀的痕迹;查看驾驶室里熔丝盒的说明图(图2).由于X431无法进入发动机控制单元,推断主继电器(R5)不工作的可能性最大。由图3可知主继电器有4个端子.分别为端子87、端子30、端子86和端子85。主继电器的工作原理是当端子86有12 V供电电压时,线圈上会产生磁场力,从而将衔铁吸下使端子87和端子30导通。接通点火开关,拔下主继电器.用万用表测且熔丝盒上的主继电器端子87,有12.2 V电压,而端子88无电压,这说明端子86的供电线路有故障。用1根中间带有熔丝的导线将端子86与蓄电池正极连接,然后插上主继电器.这时发现发动机故障指示灯点亮。起动发动机,可顺利起动且发动机故障指示灯在4。左右熄灭,至此可以确定故障位置在主继电器端子7:与蓄电池之间的线路上。经仔细检查,最终发现熔丝F9(图4)的底座松动。
将熔丝F9的底座处理好后试车.发动机起动恢复正常,故障排除。
